7.3.8 最小オフ時間調整 (デッドタイム制御)

デッド タイムは、各発振器サイクル中の PWM 出力の確実なオフ時間を表すために使用される用語です。これにより、最大デューティ サイクルでも磁気回路素子をリセットして飽和を防止するのに十分な時間を確保できます。UCCx813-x PWMファミリのデッドタイムは、内部の130 Ω 放電インピーダンスとタイミング・コンデンサの値によって決定されます。容量値を大きくするとデッド タイムが長くなりますが、値が小さいと、同じ動作周波数での最大デューティ サイクルが大きくなります。デッド タイムとタイミング コンデンサの値との関係を示す曲線を 図 7-10に示します。図 7-11に示すように、RC ピンとタイミング部品の間に値の小さい抵抗を追加することで、デッド タイムをさらに延ばすことができます。図 7-12の曲線に示すように、放電抵抗値が大きくなるとデッド タイムは約 470 Ω に増加します。より高い抵抗値を避ける必要があります。これによりデッド タイムが短くなり、発振器のピーク ツー ピーク振幅が減少する可能性があるためです。RTを下げて過度に多くの電流 (1 mA) をシンクすると、0.2V の低い方のコンパレータ スレッショルド電圧への放電を防ぐことで、発振器が停止します。この放電制御抵抗を追加すると、発振器のプログラミングにいくつかの影響があります。まず、この方法では放電期間中にこのコンデンサに DC オフセットを付加します。ただし、タイミング サイクルの充電間隔ではなく、使用可能なピーク ツー ピーク タイミング コンデンサの振幅が小さくなります。ピーク ツー ピーク振幅が小さいため、正確な発振器周波数を得るには CT の正確な値を調整する必要があります。代わりに、より細かい数値的なインクリメントの形で簡単に利用できるため、同じ値のタイミング コンデンサを維持し、タイミング抵抗と放電抵抗の両方の値を調整する方法もあります。

UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5 最小デッドタイムと CT との関係図 7-10 最小デッドタイムと CT との関係

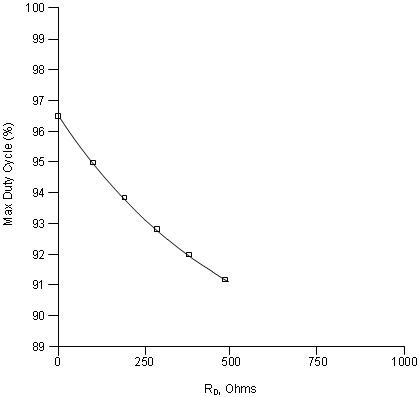

UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5 最大デューティ サイクル対 RD
RT = 20 kΩ
図 7-12 最大デューティ サイクル対 RD
UCC2813-0 UCC2813-1 UCC2813-2 UCC2813-3 UCC2813-4 UCC2813-5 UCC3813-0 UCC3813-1 UCC3813-2 UCC3813-3 UCC3813-4 UCC3813-5 制御された最大デューティ サイクルを生成する回路図 7-11 制御された最大デューティ サイクルを生成する回路
