7.4.1 電源の状態

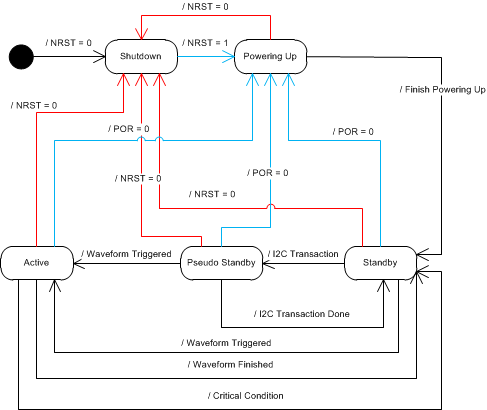

DRV2624デバイスには、消費電力を最適化するため、複数の電力状態があります。重大な条件が発生した場合、DRV2624デバイスは直ちにスタンバイ状態になります。図 7-7に、各状態との間の遷移を示します。

特定のコーナー状況では、DRV2624は疑似スタンバイ状態にとどまり、低消費電力スタンバイ状態に完全には戻らない可能性があります。自動移行スタンバイ (低電力)の注を参照してください。この疑似スタンバイ状態を終了するには、単純な I2C トランザクションを使用できます。疑似スタンバイ状態をクリアするロジックは、図 7-7の I2C トランザクション完了パスに従います。

DRV2624 電源状態図図 7-7 電源状態図
