LUT の編集機能は、GUI の 4.0 とファームウェアの 5.0、またはそれ以降を組み合わせて使用する場合に、保存済みパターン モードとパターン オン ザ フライ モードでのみ使用できます。この機能を使用すると、DLPC900 のメモリのデータを再ロードや変更せず、パターン表示シーケンスを操作できます。セクション 3.6.2 で説明したようにパターンを追加した後で、「Pattern Mode」(パターン モード) タブの右側に 「Edit LUT」(LUTを編集) ボタンが表示されます。

図 3-11 パターンのデザインの例

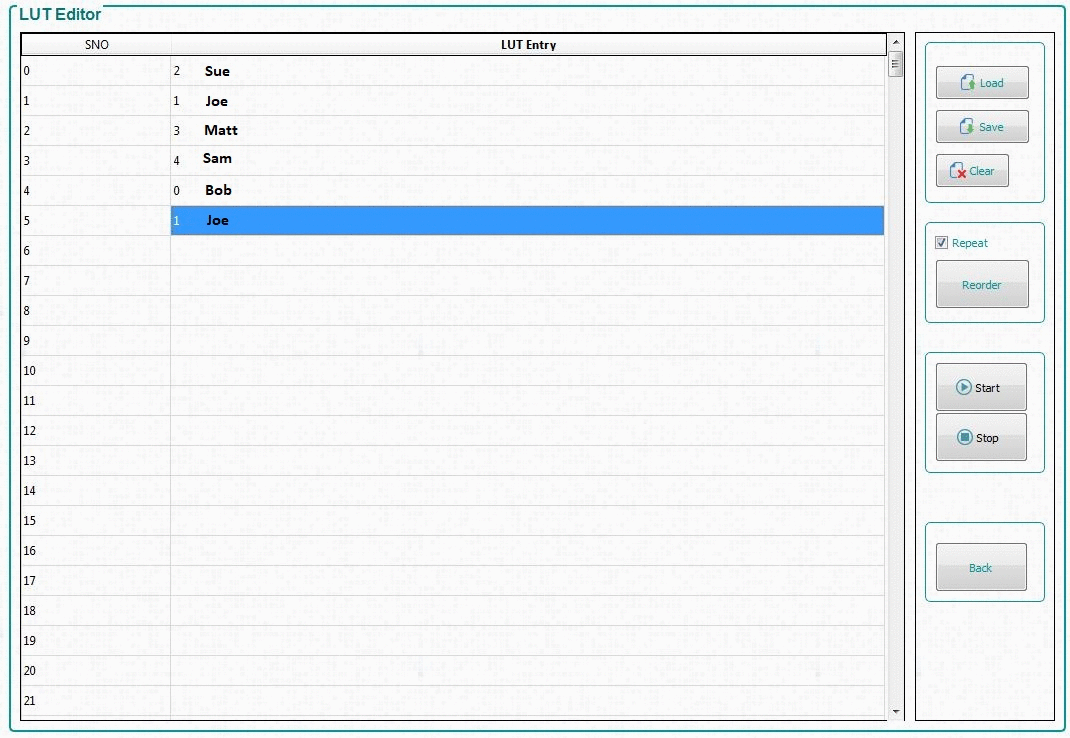

「LUT Editor」(LUTエディタ) パネルを図 3-12に示します。ここで、SNO」(シーケンス番号) というラベルの付いた列は、図 3-11に示す 「Pattern Design」(パターン デザイン) タブの 「Update LUT」(LUTを更新) をクリックした後の順序設定に従うパターン表示スロット番号を表します。次に、好きなパターン番号を 「LUT entry」(LUT エントリ) 列の行に手動で入力するか、図 3-13に示すように 「Reorder」(再注文) という単語の後に必要なパターン スロットの番号が記載されているテキスト ファイルをロードして、これらのパターンの順序を変更できます。

図 3-12 [LUT Editor] パネル

次に示す手順は、パターン オン ザ フライ モードで、[Edit LUT] 機能により 5 つのパターンを扱う例の説明です。

1. セクション 3.6.2 と同様な手順に従い、図 3-11 に示すように、「Pattern On-The-Fly-Mode」(パターン オン ザ フライ モード) で 5 つのパターンをロードします。
2. 露出時間を 1000000μs に設定すると、表示が見やすくなります。
3. [Trigger Input] チェックボックスをオンにして、パターン 3 の入力トリガを設定します。
4. 必要な他のパターン プロパティ設定をすべて設定します。
5. [Update LUT] ボタンをクリックし、すべてのパターンが EVM にアップロードされるまで待ちます。
6. [Start] ボタンをクリックして、パターンの表示順序を確認します。
7. 図 3-12に示すように、「Edit LUT」(LUTを編集) ボタンをクリックして 「LUT Editor」(LUT エディタ) パネルを開きます。このパネルは、最初は空の [LUT Entry] 列で開きます。
8. パターンの順序を変更するには、図 3-12に示すように 「LUT entry」(LUT エントリ) の行 1 に「2」を入力してから「1」、「3」、「4」、「0」、「1」と順に入力します。
9. [Stop] ボタンをクリックすると、パターン シーケンスが、現在実行していなくても停止します。
10. [Repeat] チェックボックスをオンにすると、新しいパターン シーケンスが繰り返し表示されます。次に、[Reorder] ボタンをクリックします。
11. [Start] ボタンをクリックすると、新しいパターンの表示順序を確認できます。
12. [Save] ボタンをクリックすると、新しいパターン シーケンスをテキスト ファイルとして保存し、後で使用できます。ファイルに Reorderexample.txt という名前を付け、任意のディレクトリに保存します。
13. テキスト ファイルが保存された場所を参照し、図 3-13 に示すようにテキスト エディタ プログラムでファイルを開きます。
14. テキスト ファイルの先頭に「Reorder」という単語があることに注意してください。順序変更ファイルを GUI で正しくロードするには、この単語が必要です。必要なら、いずれかのパターン番号を入れ替えて新しいパターン シーケンスを作成し、ファイルを保存します。
15. [Load] ボタンをクリックし、Reorderexample.txt を参照します。
16. [Start] ボタンをクリックすると、新しいパターンの表示順序を確認できます。
17. [Stop] ボタンをクリックすると、パターン シーケンスが停止します。
18. [Back] ボタンをクリックすると、[Pattern Mode] タブに戻ります。

図 3-13 順序変更の例

重要な注意点は、「Edit LUT」(LUTを編集) 機能を理解するために、図 3-11 のパターンに名前を付け、野球ゲームでのバッティング順序として扱います。このようにして、SNO 列 (新しい打順) と 「LUT entry」(LUT エントリ) 列 (打者) に挿入されるパターン (打者) で、スロット順序番号の区別を図示する方が簡単です。たとえば、Bob は打順が何番でも、バッティングに関するデータ (ビット情報、タイミング、色、トリガ) は変化しないので、元の打順である 1 番 (図 3-11 のスロット 0) から、新しい打順の 5 番 (図 3-12 で順序が変更された LUT エントリ 4) に移動されても、Bob のプロパティは変化しません。唯一の違いは、Bob の前にいる 4 人の打者 (パターン) (Sue、Joe、Matt、Sam) の打順が終了するまで、Bob の打順にならない (表示されない) ことです。この例で、新しい打順では Joe が 2 回打席に立つ (SNO 2 と 5) ことにも注目してください。Joe は 1 人しかいませんが、新しい打順では 2 回打席に立ちます。同様に、元のパターン リスト内のパターンは、DLPC900 のメモリ内のパターンを追加または削除することなく、順序が変更された表示 LUT 内で、多くの場所で表示可能です。したがって、システム メモリについては、メモリが変更されるのは Update LUT (LUTを更新) 機能を使用したときだけで、図 3-11 の 「Edit LUT」(LUTを編集) (順序変更) 機能では変更されません。
