8.2.2.10.2 ループの補償
優れた過渡応答を得るには、最終的な設計の帯域幅をできるだけ大きくする必要があります。CCM フライバックの帯域幅 (fBW) は、RHP ゼロ周波数の 1/4 に制限されるか、式 33 を使用して約 1.9kHz と計算されます。
fBW における開ループ電力段のゲインは -22.4dB で、fBW での位相は -87° です。最初の手順は、出力電圧検出抵抗の値を選択することです。出力検出抵抗は、許容される消費電力に基づいて選択し、この場合はセンシング電流の 1 mA を想定しています。
TL431 を帰還アンプとして使用します。2.5V 基準電圧により、電圧検出分圧器 RFBU および RFBB は式 34および式 35で選択できます。
次に、補償回路のゼロ fCZ を 190Hz に配置します。これは、目標のクロスオーバー周波数の 1/10 です。10nF の固定値として CZ を選択し、式 36 に従ってゼロ抵抗値を選択します。
次に、RHP ゼロ周波数または ESR ゼロ周波数の低い方に極を配置します。前回の分析によれば、RHP ゼロは 7.65kHz、ESR ゼロは 6kHz であるため、補償ループの極は 6kHz に設定する必要があります。この極は、1 次側エラー アンプを介して追加できます。RFB と CFB は、必要な極を供給します。RFB を 10 kΩ として選択すると、CFB は 式 37で計算されます。
補償ループの構造に基づいて、補償ループ全体の伝達関数は式 38 に示すように記述されます。
ここで、
- CTR は、フォトカプラの電流伝送比です。CTR の公称値として 1 を選択します。
- REG は光エミッタのプルダウン抵抗で、デフォルト値として 1kΩ を選択します。
この式で必要とされる残りの未知の値は RLED だけです。クロスオーバー周波数では、ループ ゲイン全体が 1 に等しい必要があります。RLED には 1.62kΩ を選択します。
最終的な閉ループ ボード線図を、図 8-4 と 図 8-5 に示します。このコンバータは、約 2kHz のクロスオーバー周波数と約 70° の位相マージンを実現しています。
システムの安定性を保証するため、部品の公差を含め、すべてのコーナー ケースにわたってループの安定性をチェックすることをお勧めします。
図 8-4 コンバータの閉ループのボード線図：ゲイン

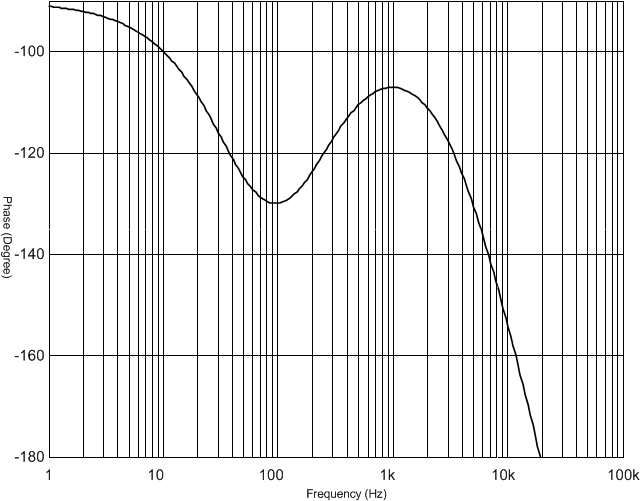

図 8-5 コンバータの閉ループのボード線図：位相
