i2150


I3C: SDAPULLEN drives low instead of Hi-Z

Details:

The SDAPULLEN pin incorrectly drives low instead of Hi-Z when the I3C interface is operating in push-pull mode. This erroneously pulls the SDA pin low via the external active strong pull resistor between SDAPULLEN and SDA.

Workaround(s):

An external circuit should be used to connect an active strong pull up resistor from SDA to VDD when SDAPULLEN is high and to disconnect the pull-up resistor from SDA when SDAPULLEN is low.

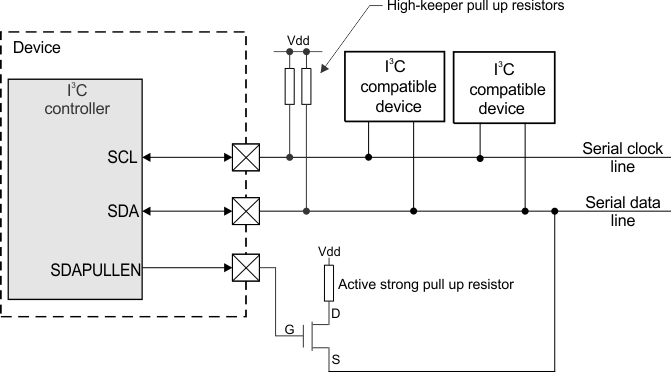

Figure 3-4 shows an example implementation of the Workaround.

I3C SDAPULLEN Block Diagram Figure 3-4 I3C SDAPULLEN Block Diagram
