6.5.3 消費電流グラフ (VREG 有効)

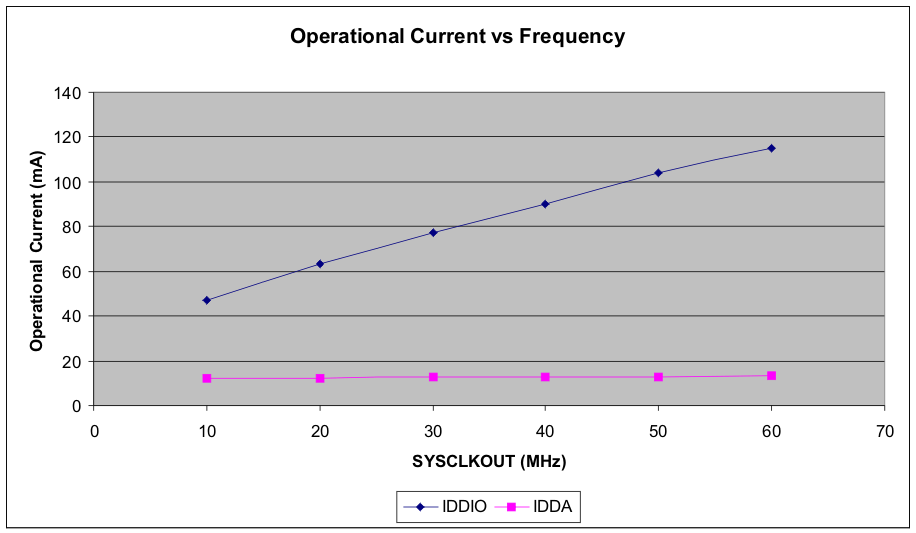

GUID-1470EA09-2CF5-4A0A-A325-2CCD2935F2FD-low.gif図 6-1 動作電流 (標準値) と周波数との関係 (F2803x)
GUID-E7E67F38-E2F4-41E4-8145-EB352D9B5E24-low.gif図 6-2 動作電力 (標準値) と周波数との関係 (F2803x)
GUID-2037BFC0-0573-49A4-8B34-8578E3597A0B-low.gif図 6-3 CLA 動作電流 (標準値) と SYSCLKOUT との関係
