7.9.15.1.2.1 汎用入力のタイミング要件
最小値最大値単位
tw(SP)サンプリング周期QUALPRD = 01tc(SCO)サイクル
QUALPRD ≠ 02tc(SCO) * QUALPRDサイクル数
tw(IQSW)入力フィルタ サンプリング ウィンドウtw(SP) * (n(1) – 1)サイクル
tw(GPI) (2)パルス幅、GPIO Low/High非同期モード2tc(SCO)サイクル
入力フィルタありtw(IQSW) + tw(SP) + 1tc(SCO)サイクル数
(1) 「n」は、GPxQSELn レジスタで定義されているフィルタ サンプルの数を表します。
(2) tw(GPI) のパルス幅は、アクティブ LOW 信号については VIL からVIL まで、アクティブ HIGH 信号については VIH から VIH までを測定します。

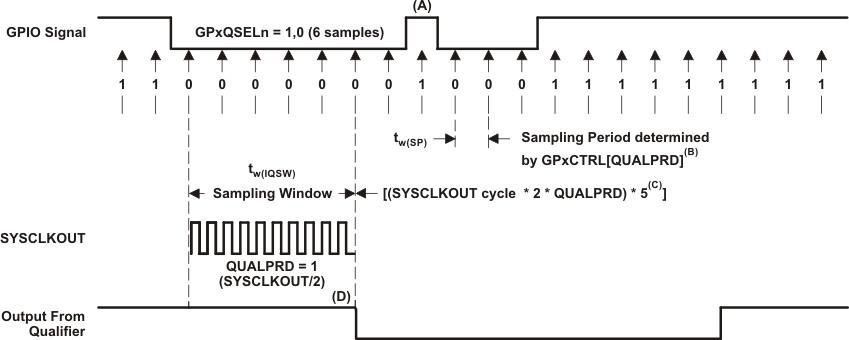

A. このグリッチは、入力クオリファイヤによって無視されます。クオリフィケーションのサンプリング期間は、QUALPRD ビット フィールドで指定します。この値は、00 ~ 0xFF の範囲で設定できます。QUALPRD = 00 の場合、サンプリング期間は 1 SYSCLKOUT サイクルです。その他の値「n」の場合、クオリフィケーション サンプリング周期は 2n SYSCLKOUT サイクルです (つまり 2n SYSCLKOUT サイクルごとに GPIO ピンがサンプリングされます)。
B. GPxCTRL レジスタで選択されたクオリフィケーション サンプリング周期は、8 つの GPIO ピンのグループに適用されます。
C. クオリフィケーション ブロックは 3 つまたは 6 つのサンプルを取得できます。GPxQSELn レジスタは、使用するサンプル モードの種類を選択します。
D. 図の例では、クオリファイアが変化を検出するには、入力は 10 SYSCLKOUT サイクル以上にわたって安定している必要があります。言い換えると、(5 x QUALPRD x 2) SYSCLKOUT サイクルにわたって入力が安定している必要があります。これにより、検出のために 5 サンプリング周期が確保されます。外部信号は非同期で駆動されるため、13 SYSCLKOUT 幅のパルスであれば信頼性の高い認識が保証されます。
図 7-47 サンプリング モード
