9.1.1 エラー通知モジュール

診断で故障が検出された場合は、エラーを通知する必要があります。 AWR6843AOP architecture のアーキテクチャは、エラー通知モジュール (ESM) と呼ばれるペリフェラル ロジックを使用して、内部診断メカニズムからのフォルト表示をまとめて示します。ESM は、重大度によってフォルトを分類するメカニズムを備えており、プログラム可能なエラー応答が実現できます。以下に、ESM の概略ブロック図を示します。

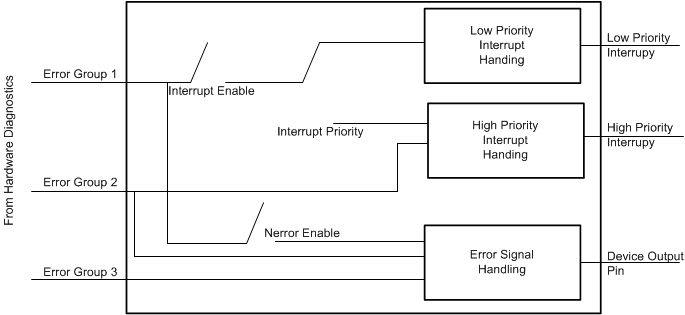

AWR6843AOP ESM のブロック図 図 9-1 ESM のブロック図
