7.12.10.1 I2C のタイミング要件

(1)スタンダード モードファスト モード単位
最小値最大値最小値最大値
tc(SCL)サイクル時間、SCL102.5μs
tsu(SCLH-SDAL)セットアップ時間、SCL High から SDA Low まで
(繰り返しスタート条件の場合)		4.70.6μs
th(SCLL-SDAL)ホールド時間、SDA Low から SCL Low の間
(スタートおよび繰り返しスタート条件の場合)		40.6μs
tw(SCLL)パルス幅、SCL low4.71.3μs
tw(SCLH)パルス幅、SCL high40.6μs
tsu(SDA-SCLH)セットアップ時間、SDA 有効から SCL High まで250100μs
th(SCLL-SDA)ホールド時間、SCL low から SDA 有効の間03.45(1)00.9μs
tw(SDAH)パルス幅、ストップ条件とスタート条件の間の SDA High の期間4.71.3μs
tsu(SCLH-SDAH)セットアップ時間、SCL High から SDA High まで
(ストップ条件の場合)		40.6μs
tw(SP)パルス幅、スパイク (抑制が必要)050ns
Cb (2)(3)各バス ラインの容量性負荷400400pF
(1) I2C ピンの SDA および SCL は、フェイルセーフ I/O バッファを備えていません。これらのピンは、デバイスの電源がオフのときに電流を引き出す可能性があります。
(2) I2C バス デバイスの th(SDA-SCLL) の最大値を満たす必要があるのは、SCL 信号の Low 期間 (tw(SCLL)) を本デバイスがストレッチ (延長) しない場合に限られます。
(3) Cb = 1 本のバス ラインの合計容量 (pF 単位)。ファスト モード デバイスと混在する場合、より高速な立ち下がり時間が許容されます。

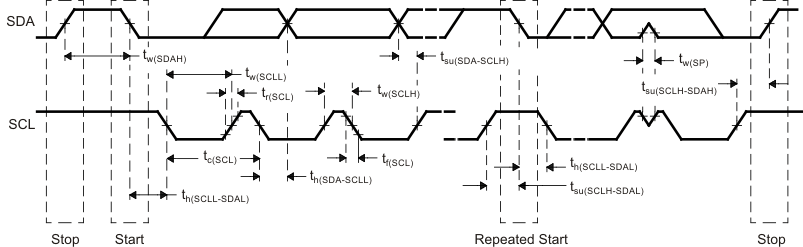

AWR6843AOP I2C タイミング図図 7-16 I2C タイミング図
注:
  • SCL 信号の立ち下がりエッジの未定義領域をブリッジするため、デバイスは SDA 信号のために (SCL 信号の VIHmin を基準として) 300ns 以上のホールド時間を内部的に確保する必要があります。
  • th(SDA-SCLL) の最大値を満たす必要があるのは、SCL 信号の Low 期間 (tw(SCLL)) を本デバイスがストレッチ (延長) しない場合に限られます。ファースト モード I2C バス デバイスは、スタンダード モード I2C バス システムでも使えますが、その場合、tsu(SDA-SCLH) ≧ 250ns の要件を満たす必要があります。本デバイスが SCL 信号の Low 期間をストレッチしない場合、これは自動的に当てはまります。そのようなデバイスが SCL 信号の Low 期間をストレッチする場合、次のデータ ビットを SDA ラインに tr max + tsu(SDA-SCLH) の間出力する必要があります。
