動作

以下の手順は、ADS9224REVM-PDK をコンピュータに接続し、ADS9224R の性能を評価するためのステップバイステップのガイドです。

  1. 図 6-1 に示すように、ADS9224REVM を PHI に接続して、2 本のねじを取り付けます。
  2. 付属の USB ケーブルを使用して、PHI をコンピュータに接続します。
    • PHI の LED D5 が点灯し、PHI が電源オンになっていることを示します。
    • PHI の LED D1 および D2 が点滅を始め、PHI が起動し PC と通信していることを示します。
     EVM-PDK ハードウェア セットアップおよび LED インジケータ図 6-1 EVM-PDK ハードウェア セットアップおよび LED インジケータ

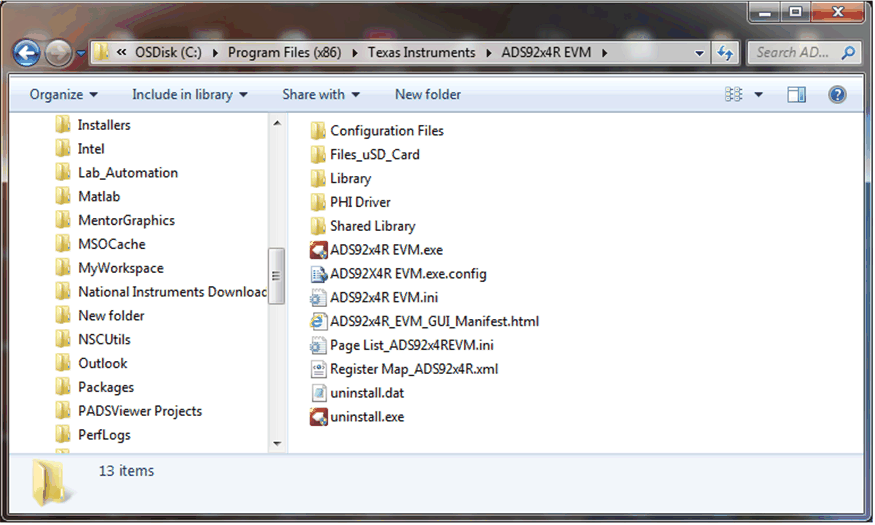

  3. ADS92x4R EVM.exe のファイルをダブルクリックし、ADS9224REVM-PDK GUI ソフトウェアを起動します。図 6-2 に ADS9224REVM ソフトウェア フォルダを示します。
     EVM GUI ソフトウェアの起動図 6-2 EVM GUI ソフトウェアの起動
