2.2.3 PWM 変調

図 2-14 に、このデザインで使用する PWM の波形構成を示します。

高分解能 PWM は 1 次側レッグと 2 次側レッグに使用され、PWM の生成にはアップダウン カウント モードが使用されます。高分解能 PWM を使用する場合、PRIM_LEG1_H PWM パルスは周期イベントの中心に配置され、タイム ベースはアップダウン カウントに構成されます。その後、相補型スイッチ用に、高分解能デッドタイムを持つ相補型パルスが生成されます。LEG1 と LEG2 の間には、フルブリッジ動作のために 180 度の位相シフトがあります。これは、PWM モジュールの機能を使用して xA 出力と xB 出力を入れ替えることで実現します。(別の方法として、位相シフトを実装することもできますが、このデザインでは必要ありません)。

2 次側への PWM パルスはアイソレータを通るため、さらに伝搬遅延が生じます。この伝搬遅延を考慮して、PWM を少し進める必要があります。これは、1 次側アクティブ PWM パルスの立ち下がりエッジに対する位相シフト遅延によって行われます。2 次側の位相シフトは、図 2-14 に示すように、アイソレータに必要な周期と遅延の組み合わせによるものです。アクティブ同期整流方式を使用しているため、立ち上がりエッジは 1 次側 PWM スイッチのタイミングによって制御されます。スイッチング イベントはノイズが多い可能性があるため、ブランキング ウィンドウを使用します。2 次側タンクの電流は、動作周波数や負荷に応じて不連続になることがあります。そのため、立ち下がりエッジは、2 次側電流がゼロになった直後にトリガされるトリップ動作によって制御されます。その後、次のゼロ イベントまたは周期イベントが発生するまでトリップがラッチされ、ノイズによる 2 次側スイッチの意図しないオン動作を回避します。ブランキング パルスは PWM タイム ベースによって生成されますが、トリップ ラッチ動作やブランキング動作は CMPSS の一部として行われます。タンク電流の正の半分であるか負の半分であるかに応じて、2 つの異なるトリップ信号が生成され、X-Bar 経由で PWM モジュールに送信されます。C2000 マイクロコントローラのタイプ 4 PWM は、これらのイベントを独自に使用して、アップ カウント中に xA パルスを、ダウン カウント中に xB パルスをトリップさせることができます。詳細については、セクション 5.1.2 を参照し、ソリューションの HAL ファイルである関数 CLLLC_HAL_setupSynchronousRectificationAction() 内のコードを参照してください。

タイプ 4 PWM のグローバル リンク メカニズムは、レジスタの更新に必要なサイクル数を減らし、高周波動作を可能にするために使用されます。たとえば、関数 CLLLC_HAL_setupPWM() 内の以下のコードは、すべての PWM レッグの TBPRD レジスタをリンクしています。このリンクを使用すると、PRIM_LEG1 TBPRD レジスタへの書き込みを 1 回行うだけで、PRIM_LEF2、SEC_LEG1、SEC_LEG2 に値が書き込まれます。


EPWM_setupEPWMLinks(CLLLC_PRIM_LEG2_PWM_BASE,
                    EPWM_LINK_WITH_EPWM_1,
                    EPWM_LINK_TBPRD);

EPWM_setupEPWMLinks(CLLLC_SEC_LEG1_PWM_BASE,
                    EPWM_LINK_WITH_EPWM_1,
                    EPWM_LINK_TBPRD);

EPWM_setupEPWMLinks(CLLLC_SEC_LEG2_PWM_BASE,
                    EPWM_LINK_WITH_EPWM_1,
                    EPWM_LINK_TBPRD);

高分解能 PWM は前のサイクルでの残りの計算結果を次のサイクルに持ち越すため、位相関係を維持するために 1 次側 PWM と 2 次側 PWM の間で周期的な同期を使用することはできません。周波数の変化やデューティの変化が検出されるたびに、高速割り込みサービス ルーチンを使用して、ワンタイム同期が行われます (ISR1、セクション 5.1.2.2 を参照)。

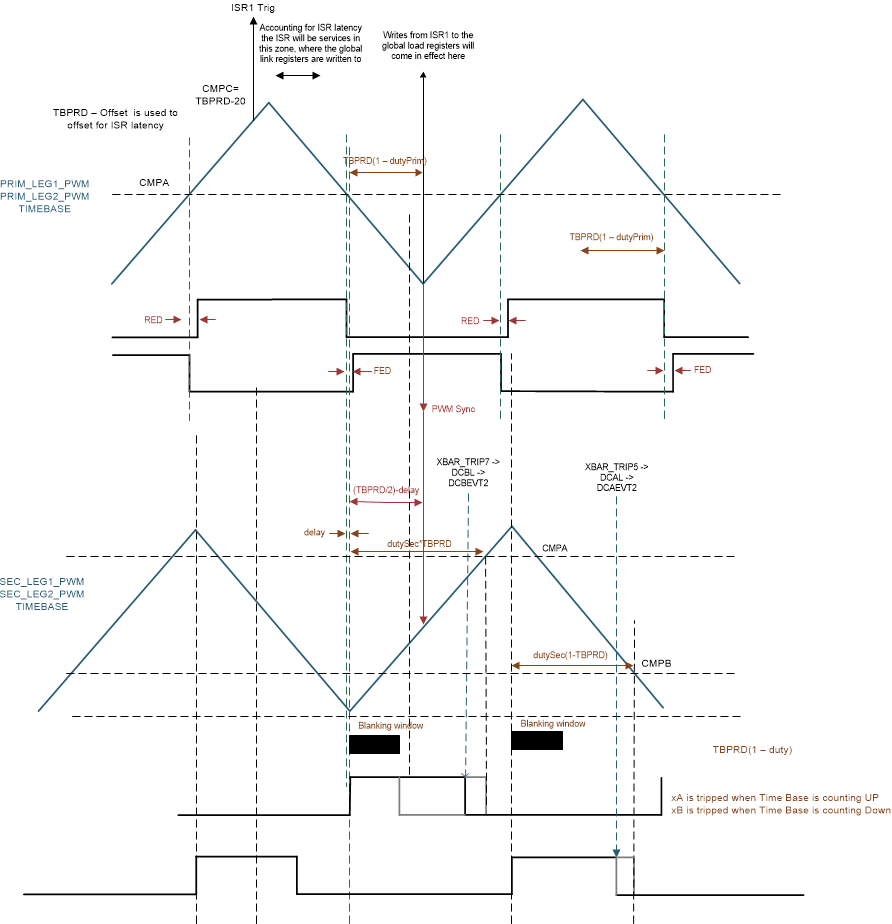

TIDM-02013 CLLLC 設計に使用される PWM 方式、1 次側から 2 次側への電力フローによるアクティブ同期整流の場合図 2-14 CLLLC 設計に使用される PWM 方式、1 次側から 2 次側への電力フローによるアクティブ同期整流の場合

逆方向の電力フローについても同様に、使用されている PWM 構成を 図 2-15 に示します。

TIDM-02013 CLLLC 設計に使用される PWM 方式、2 次側から 1 次側への電力フローによるアクティブ同期整流の場合図 2-15 CLLLC 設計に使用される PWM 方式、2 次側から 1 次側への電力フローによるアクティブ同期整流の場合
