절연 모듈레이터 소개

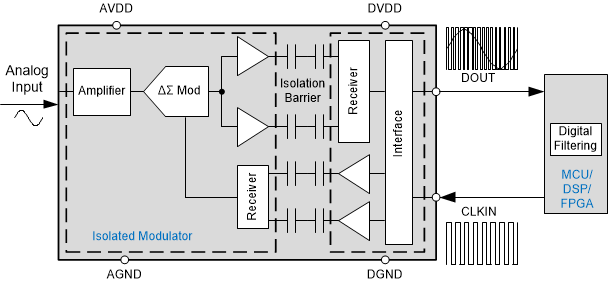

그림 2에서는 절연 모듈레이터 기반 측정 설계의 구현을 보여줍니다.

절연 모듈레이터 구현그림 2 절연 모듈레이터 구현

절연 모듈레이터의 입력 스테이지는 절연 증폭기의 입력 스테이지와 비슷합니다. 드라이버는 절연 장벽을 통해 모듈레이터 출력을 전송합니다. 절연 데이터 출력 DOUT는 훨씬 더 높은 주파수(최대 20MHz)에서 1과 0의 디지털 비트 스트림을 제공합니다. 이 비트 스트림 출력의 시간 평균은 아날로그 입력 전압에 비례합니다. 측정된 신호는 TMS320F2807x 및 TMS320F2837x, DSP 또는 FPGA(필드 프로그래머블 게이트 어레이)과 같은 마이크로컨트롤러 제품군 내에서 디지털 필터로 재구성됩니다.
