ケース 4:高精度電圧リファレンス、IFC 高速充電あり、R NR/SSなし

図 2-1 に示す LDO アーキテクチャにおいて、高速充電回路が IFC のみを使用している場合 (すなわち、RNR/SS は一時的に切断)、t < tCO のとき、式 5式 17 に書き換えることができます。式 11式 15 および 式 17式 20 を使って、これらの LDO レギュレータのターンオン時間を計算できます。

t ≤ tCO の場合、式 17 および 式 18 を使用して VFB(t) および VTOP(t) を計算します。

t > tCO の場合、式 13式 15式 19 および 式 20 を使用して VFB(t) および VTOP(t) を計算します。

式 17. V F B t = I F C C N R / S S × t
式 18. V T O P t = V F B t × 1 - e -   t τ F F
式 19. t C O = C N R / S S × V C O I F C
式 20. V C O _ F F = V C O × R T O P R B O T T O M × 1 - e - t C O τ F F

TPS7A84A は、高精度電圧リファレンス、ロー パス NR フィルタ、さらに RTOP 両端に外部 CFF コンデンサを使用し、また、定電流高速充電回路を内蔵しています。図 2-16 には、TPS7A84A のデータシートから、高速充電電流と入力電圧および温度との関係を記載しています。VCO は、VREF の 97% です。CNR/SS コンデンサは定格 50V、実効容量は 9.6nF でほぼ一定です。この測定には EVM を使用しました。

TPS7A20, TPS7A21, TPS7A13, TPS7A14, TPS7A49, TPS7A91, TPS7A92, TLV702, TLV703, TLV755P, TPS7A52, TPS7A53, TPS7A53B, TPS7A54, TPS7A83A, TPS7A84A, TPS7A85A, TPS7A57, TPS7A94, TPS7A96, TPS7H1111-SP, TPS74401, TPS7A74, TPS74701, TPS74801, TPS74901 高速充電電流と入力電圧との関係
TPS7A84A データシートより VBIAS = 0V

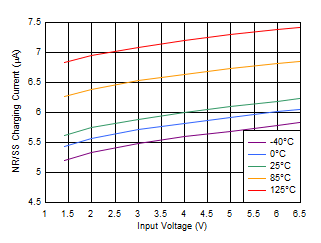

図 2-16 高速充電電流と入力電圧との関係
TPS7A20, TPS7A21, TPS7A13, TPS7A14, TPS7A49, TPS7A91, TPS7A92, TLV702, TLV703, TLV755P, TPS7A52, TPS7A53, TPS7A53B, TPS7A54, TPS7A83A, TPS7A84A, TPS7A85A, TPS7A57, TPS7A94, TPS7A96, TPS7H1111-SP, TPS74401, TPS7A74, TPS74701, TPS74801, TPS74901 DC 出力電圧と時間との関係
TPS7A84A EVM VOUT = 2.4V
図 2-17 DC 出力電圧と時間との関係
