6.3.10.3 リバース ドライブ

ISD_EN と RVS_DR_EN の両方が 1b に設定されており、かつモーターの回転方向が、命令された方向と反対であると ISD が判断した場合、MCF8315D はリバース ドライブ機能を使ってモーターの回転方向を変更します。リバース ドライブ機能は、逆方向でのモーター速度との同期、ゼロ速度までの逆方向のモーター減速、方向転換、本デバイスが正方向の閉ループに遷移するまでの正方向 (命令された方向) の開ループ加速から成ります (図 6-32 を参照)。MCF8315Dでは、REV_DRV_CONFIG を設定することで、順方向パラメータを使用する方法と、別のリバースドライブ パラメータのセットを使用する方法のどちらかを選択できます。

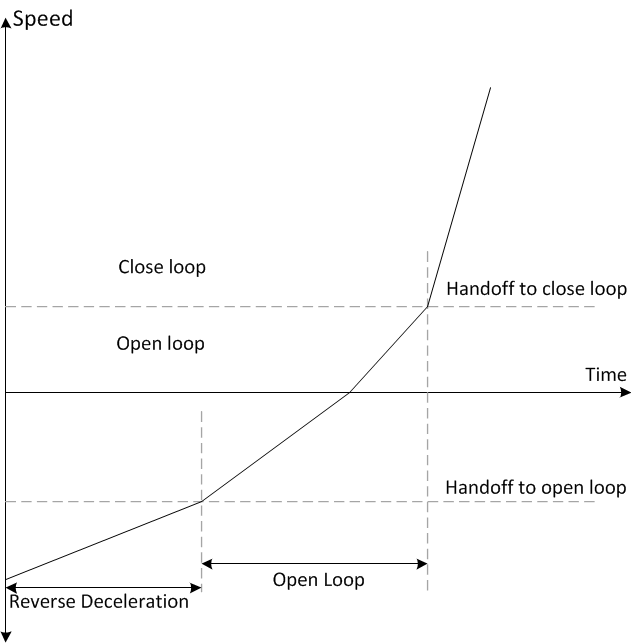

MCF8315D リバース ドライブ機能図 6-32 リバース ドライブ機能
