6.11.3.2 クロックのタイミング

このセクションの表と図では、クロック信号のタイミング条件、タイミング要件、スイッチング特性を定義します。

表 6-15 クロックのタイミング条件

パラメータ			最小値	最大値	単位
入力条件
SR_I	入力スルーレート		0.5		V/ns
出力条件
C_L	出力負荷容量	5ns ≦ t_c < 8ns		5	pF
		8ns ≦ t_c < 20ns		10	pF
		20ns ≦ t_c		30	pF

表 6-16 クロックのタイミング要件図 6-18 参照

番号			最小値	最大値	単位
CLK1	t_{c(EXT_REFCLK1)}	最小サイクル時間、EXT_REFCLK1	10		ns
CLK2	t_{w(EXT_REFCLK1H)}	パルス幅、EXT_REFCLK1 High	E*0.45⁽¹⁾	E*0.55⁽¹⁾	ns
CLK3	t_{w(EXT_REFCLK1L)}	パルス幅、EXT_REFCLK1 Low	E*0.45⁽¹⁾	E*0.55⁽¹⁾	ns
CLK1	t_{c(WKUP_EXT_REFCLK0)}	最小サイクル時間、WKUP_EXT_REFCLK0	10		ns
CLK2	t_{w(WKUP_EXT_REFCLK0H)}	パルス幅、WKUP_EXT_REFCLK0 High	F*0.45⁽²⁾	F*0.55⁽²⁾	ns
CLK3	t_{w(WKUP_EXT_REFCLK0L)}	パルス幅、WKUP_EXT_REFCLK0 Low	F*0.45⁽²⁾	F*0.55⁽²⁾	ns
CLK1	t_{c(AUDIO_EXT_REFCLK0)}	最小サイクル時間、AUDIO_EXT_REFCLK0	20		ns
CLK2	t_{w(AUDIO_EXT_REFCLK0H)}	パルス幅、AUDIO_EXT_REFCLK0 High	G*0.45⁽³⁾	G*0.55⁽³⁾	ns
CLK3	t_{w(AUDIO_EXT_REFCLK0L)}	パルス幅、AUDIO_EXT_REFCLK0 Low	G*0.45⁽³⁾	G*0.55⁽³⁾	ns
CLK1	t_{c(AUDIO_EXT_REFCLK1)}	最小サイクル時間、AUDIO_EXT_REFCLK1	20		ns
CLK2	t_{w(AUDIO_EXT_REFCLK1H)}	パルス幅、AUDIO_EXT_REFCLK1 High	H*0.45⁽⁴⁾	H*0.55⁽⁴⁾	ns
CLK3	t_{w(AUDIO_EXT_REFCLK1L)}	パルス幅、AUDIO_EXT_REFCLK1 Low	H*0.45⁽⁴⁾	H*0.55⁽⁴⁾	ns

(1) E = EXT_REFCLK1 サイクル時間 (ns)。

(2) F = WKUP_EXT_REFCLK0 サイクル時間 (ns)。

(3) G = AUDIO_EXT_REFCLK0 サイクル時間 (ns)。

(4) H = AUDIO_EXT_REFCLK1 サイクル時間 (ns)。

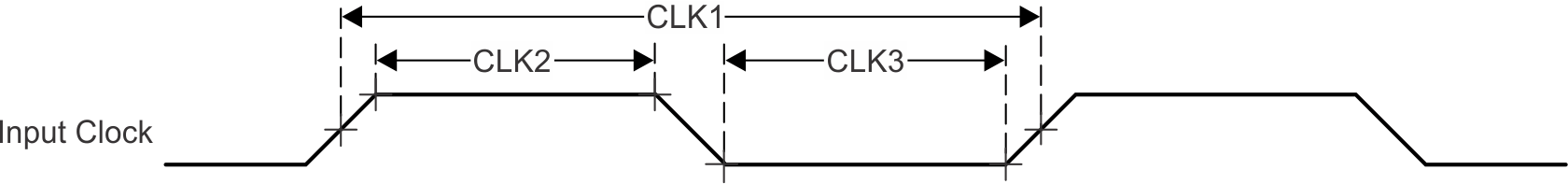

図 6-18 クロックのタイミング要件

表 6-17 クロックのスイッチング特性図 6-19 参照

番号	パラメータ		最小値	最大値	単位
CLK4	t_c(OBSCLK0)	最小サイクル時間、OBSCLK0	5		ns
CLK5	t_w(OBSCLK0H)	パルス幅、OBSCLK0 High	B*0.45⁽¹⁾	B*0.55⁽¹⁾	ns
CLK6	t_w(OBSCLK0L)	パルス幅、OBSCLK0 Low	B*0.45⁽¹⁾	B*0.55⁽¹⁾	ns
CLK4	t_c(OBSCLK1)	最小サイクル時間、OBSCLK1	5		ns
CLK5	t_w(OBSCLK1H)	パルス幅、OBSCLK1 High	F*0.45⁽²⁾	F*0.55⁽²⁾	ns
CLK6	t_w(OBSCLK1L)	パルス幅、OBSCLK1 Low	F*0.45⁽²⁾	F*0.55⁽²⁾	ns
CLK4	t_c(CLKOUT0)	最小サイクル時間、CLKOUT0	20		ns
CLK5	t_w(CLKOUT0H)	パルス幅、CLKOUT0 High	C*0.4⁽³⁾	C*0.6⁽³⁾	ns
CLK6	t_w(CLKOUT0L)	パルス幅、CLKOUT0 Low	C*0.4⁽³⁾	C*0.6⁽³⁾	ns
CLK4	t_{c(WKUP_SYSCLKOUT0)}	最小サイクル時間、WKUP_SYSCLKOUT0	10		ns
CLK5	t_{w(WKUP_SYSCLKOUT0H)}	パルス幅、WKUP_SYSCLKOUT0 High	E*0.4⁽⁴⁾	E*0.6⁽⁴⁾	ns
CLK6	t_{w(WKUP_SYSCLKOUT0L)}	パルス幅、WKUP_SYSCLKOUT0 Low	E*0.4⁽⁴⁾	E*0.6⁽⁴⁾	ns
CLK4	t_{c(WKUP_OBSCLK0)}	最小サイクル時間、WKUP_OBSCLK0	5		ns
CLK5	t_{w(WKUP_OBSCLK0H)}	パルス幅、WKUP_OBSCLK0 High	D*0.45⁽⁵⁾	D*0.55⁽⁵⁾	ns
CLK6	t_{w(WKUP_OBSCLK0L)}	パルス幅、WKUP_OBSCLK0 Low	D*0.45⁽⁵⁾	D*0.55⁽⁵⁾	ns
CLK4	t_{c(WKUP_CLKOUT0)}	最小サイクル時間、WKUP_CLKOUT0	5		ns
CLK5	t_{w(WKUP_CLKOUT0H)}	パルス幅、WKUP_CLKOUT0 High	W*0.4⁽⁶⁾	W*0.6⁽⁶⁾	ns
CLK6	t_{w(WKUP_CLKOUT0L)}	パルス幅、WKUP_CLKOUT0 Low	W*0.4⁽⁶⁾	W*0.6⁽⁶⁾	ns
CLK4	t_{c(AUDIO_EXT_REFCLK0 )}	最小サイクル時間、AUDIO_EXT_REFCLK0 (McASP クロックソース)	20		ns
CLK4	t_{c(AUDIO_EXT_REFCLK0 )}	最小サイクル時間、AUDIO_EXT_REFCLK0 (PLL クロックソース)	10		ns
CLK5	t_{w(AUDIO_EXT_REFCLK0 H)}	パルス幅、AUDIO_EXT_REFCLK0 High	G*0.4⁽⁷⁾	G*0.6⁽⁷⁾	ns
CLK6	t_{w(AUDIO_EXT_REFCLK0 L)}	パルス幅、AUDIO_EXT_REFCLK0 Low	G*0.4⁽⁷⁾	G*0.6⁽⁷⁾	ns
CLK4	t_{c(AUDIO_EXT_REFCLK1 )}	最小サイクル時間、AUDIO_EXT_REFCLK1 (McASP クロックソース)	20		ns
CLK4	t_{c(AUDIO_EXT_REFCLK1 )}	最小サイクル時間、AUDIO_EXT_REFCLK1 (PLL クロックソース)	10		ns
CLK5	t_{w(AUDIO_EXT_REFCLK1 H)}	パルス幅、AUDIO_EXT_REFCLK1 High	J*0.4⁽⁸⁾	J*0.6⁽⁸⁾	ns
CLK6	t_{w(AUDIO_EXT_REFCLK1 L)}	パルス幅、AUDIO_EXT_REFCLK1 Low	J*0.4⁽⁸⁾	J*0.6⁽⁸⁾	ns

(1) B = OBSCLK0 サイクル時間 (ns)。

(2) F = OBSCLK1 サイクル時間 (ns)。

(3) C = CLKOUT0 サイクル時間 (ns)。

(4) E = WKUP_SYSCLKOUT0 サイクル時間 (ns)。

(5) D = WKUP_OBSCLK0 サイクル時間 (ns)。

(6) W = WKUP_CLKOUT0 サイクル時間 (ns)。

(7) G = AUDIO_EXT_REFCLK0 サイクル時間 (ns)。

(8) J = AUDIO_EXT_REFCLK1 サイクル時間 (ns)。

図 6-19 クロックのスイッチング特性
