JAJSW88A March   2025  – September 2025 AM62L

PRODUCTION DATA

  1.   1
  2. 1 特長
  3. 2 アプリケーション
  4. 3 説明
    1. 3.1 機能ブロック図
  5. 4 デバイスの比較
    1. 4.1 関連製品
  6. 5 端子構成および機能
    1. 5.1 ピン配置図
    2. 5.2 ピン属性
      1.      11
      2.      12
    3. 5.3 信号の説明
      1.      14
      2. 5.3.1  ADC
        1. 5.3.1.1 メイン ドメイン
          1.        17
      3. 5.3.2  CPSW3G
        1. 5.3.2.1 メイン ドメイン
          1.        20
          2.        21
          3.        22
          4.        23
      4. 5.3.3  CPTS
        1. 5.3.3.1 メイン ドメイン
          1.        26
      5. 5.3.4  DDRSS
        1. 5.3.4.1 メイン ドメイン
          1.        29
      6. 5.3.5  DSI
        1. 5.3.5.1 メイン ドメイン
          1.        32
      7. 5.3.6  DSS
        1. 5.3.6.1 メイン ドメイン
          1.        35
      8. 5.3.7  ECAP
        1. 5.3.7.1 メイン ドメイン
          1.        38
          2.        39
          3.        40
      9. 5.3.8  エミュレーションおよびデバッグ
        1. 5.3.8.1 メイン ドメイン
          1.        43
        2. 5.3.8.2 WKUP ドメイン
          1.        45
      10. 5.3.9  EPWM
        1. 5.3.9.1 メイン ドメイン
          1.        48
          2.        49
          3.        50
          4.        51
      11. 5.3.10 EQEP
        1. 5.3.10.1 メイン ドメイン
          1.        54
          2.        55
          3.        56
      12. 5.3.11 GPIO
        1. 5.3.11.1 メイン ドメイン
          1.        59
        2. 5.3.11.2 WKUP ドメイン
          1.        61
      13. 5.3.12 GPMC
        1. 5.3.12.1 メイン ドメイン
          1.        64
      14. 5.3.13 I2C
        1. 5.3.13.1 メイン ドメイン
          1.        67
          2.        68
          3.        69
          4.        70
        2. 5.3.13.2 WKUP ドメイン
          1.        72
      15. 5.3.14 MCAN
        1. 5.3.14.1 メイン ドメイン
          1.        75
          2.        76
          3.        77
      16. 5.3.15 MCASP
        1. 5.3.15.1 メイン ドメイン
          1.        80
          2.        81
          3.        82
      17. 5.3.16 MCSPI
        1. 5.3.16.1 メイン ドメイン
          1.        85
          2.        86
          3.        87
          4.        88
      18. 5.3.17 MDIO
        1. 5.3.17.1 メイン ドメイン
          1.        91
      19. 5.3.18 MMC
        1. 5.3.18.1 メイン ドメイン
          1.        94
          2.        95
          3.        96
      20. 5.3.19 OSPI
        1. 5.3.19.1 メイン ドメイン
          1.        99
      21. 5.3.20 電源
        1.       101
      22. 5.3.21 予約済み
        1.       103
      23. 5.3.22 システム、その他
        1. 5.3.22.1 ブート モードの構成
          1. 5.3.22.1.1 メイン ドメイン
            1.         107
        2. 5.3.22.2 クロック
          1. 5.3.22.2.1 RTC ドメイン
            1.         110
          2. 5.3.22.2.2 WKUP ドメイン
            1.         112
        3. 5.3.22.3 システム
          1. 5.3.22.3.1 メイン ドメイン
            1.         115
          2. 5.3.22.3.2 RTC ドメイン
            1.         117
          3. 5.3.22.3.3 WKUP ドメイン
            1.         119
      24. 5.3.23 TIMER
        1. 5.3.23.1 メイン ドメイン
          1.        122
        2. 5.3.23.2 WKUP ドメイン
          1.        124
      25. 5.3.24 UART
        1. 5.3.24.1 メイン ドメイン
          1.        127
          2.        128
          3.        129
          4.        130
          5.        131
          6.        132
          7.        133
        2. 5.3.24.2 WKUP ドメイン
          1.        135
      26. 5.3.25 USB
        1. 5.3.25.1 メイン ドメイン
          1.        138
          2.        139
    4. 5.4 ピン接続要件
  7. 6 仕様
    1. 6.1  絶対最大定格
    2. 6.2  ESD 定格
    3. 6.3  電源投入時間 (POH)
    4. 6.4  推奨動作条件
    5. 6.5  動作性能ポイント
    6. 6.6  消費電力の概略
    7. 6.7  電気的特性
      1. 6.7.1  I2C オープン ドレインおよびフェイルセーフ (I2C OD FS) の電気的特性
      2. 6.7.2  フェイルセーフ リセット (FS RESET) の電気的特性
      3. 6.7.3  高周波発振器 (HFOSC) の電気的特性
      4. 6.7.4  低周波数発振器 (LFXOSC) の電気的特性
      5. 6.7.5  SDIO の電気的特性
      6. 6.7.6  LVCMOS の電気的特性
      7. 6.7.7  1P8-LVCMOS の電気的特性
      8. 6.7.8  RTC-LVCMOS の電気的特性
      9. 6.7.9  ADC の電気的特性
      10. 6.7.10 DSI (D-PHY) の電気的特性
      11. 6.7.11 USB2PHY の電気的特性
      12. 6.7.12 DDR の電気的特性
    8. 6.8  ワンタイム プログラマブル (OTP) eFuse の VPP 仕様
      1. 6.8.1 OTP eFuse プログラミングの推奨動作条件
      2. 6.8.2 ハードウェア要件
      3. 6.8.3 プログラミング シーケンス
      4. 6.8.4 ハードウェア保証への影響
    9. 6.9  熱抵抗特性
      1. 6.9.1 ANB パッケージの熱抵抗特性
    10. 6.10 温度センサの特性
    11. 6.11 タイミングおよびスイッチング特性
      1. 6.11.1 タイミング パラメータおよび情報
      2. 6.11.2 電源要件
        1. 6.11.2.1 電源スルーレートの要件
        2. 6.11.2.2 電源シーケンス
          1. 6.11.2.2.1 低消費電力モードのシーケンスなし
          2. 6.11.2.2.2 RTCのみの低消費電力モードシーケンス
          3. 6.11.2.2.3 RTC + IO + DDR低消費電力モードのシーケンス
      3. 6.11.3 システムのタイミング
        1. 6.11.3.1 リセット タイミング
        2. 6.11.3.2 クロックのタイミング
      4. 6.11.4 クロック仕様
        1. 6.11.4.1 入力クロック / 発振器
          1. 6.11.4.1.1 WKUP_OSC0 内部発振器クロック ソース
            1. 6.11.4.1.1.1 負荷容量
            2. 6.11.4.1.1.2 シャント容量
          2. 6.11.4.1.2 WKUP_OSC0 LVCMOS デジタル クロック ソース
          3. 6.11.4.1.3 LFOSC0 内部発振器クロック ソース
          4. 6.11.4.1.4 LFOSC0 LVCMOS デジタル クロック ソース
          5. 6.11.4.1.5 LFOSC0 を使用しない場合
        2. 6.11.4.2 出力クロック
        3. 6.11.4.3 PLL
        4. 6.11.4.4 クロックおよび制御信号の遷移に関する推奨システム上の注意事項
      5. 6.11.5 ペリフェラル
        1. 6.11.5.1  CPSW3G
          1. 6.11.5.1.1 CPSW3G MDIO のタイミング
          2. 6.11.5.1.2 CPSW3G RMII のタイミング
          3. 6.11.5.1.3 CPSW3G RGMII のタイミング
        2. 6.11.5.2  CPTS
        3. 6.11.5.3  DDRSS
        4. 6.11.5.4  DSI
        5. 6.11.5.5  DSS
        6. 6.11.5.6  ECAP
        7. 6.11.5.7  エミュレーションおよびデバッグ
          1. 6.11.5.7.1 トレース
          2. 6.11.5.7.2 JTAG
        8. 6.11.5.8  EPWM
        9. 6.11.5.9  EQEP
        10. 6.11.5.10 GPIO
        11. 6.11.5.11 GPMC
          1. 6.11.5.11.1 GPMC および NOR フラッシュ — 同期モード
          2. 6.11.5.11.2 GPMC および NOR フラッシュ — 非同期モード
          3. 6.11.5.11.3 GPMC および NAND フラッシュ — 非同期モード
        12. 6.11.5.12 I2C
        13. 6.11.5.13 MCAN
        14. 6.11.5.14 MCASP
        15. 6.11.5.15 MCSPI
          1. 6.11.5.15.1 MCSPI — コントローラ モード
          2. 6.11.5.15.2 MCSPI — ペリフェラル モード
        16. 6.11.5.16 MMCSD
          1. 6.11.5.16.1 MMC0 - eMMC/SD/ SDIO インターフェイス
            1. 6.11.5.16.1.1  レガシー SDR モード
            2. 6.11.5.16.1.2  高速 SDR モード
            3. 6.11.5.16.1.3  高速 DDR モード
            4. 6.11.5.16.1.4  HS200 モード
            5. 6.11.5.16.1.5  デフォルト速度モード
            6. 6.11.5.16.1.6  高速モード
            7. 6.11.5.16.1.7  UHS–I SDR12 モード
            8. 6.11.5.16.1.8  UHS–I SDR25 モード
            9. 6.11.5.16.1.9  UHS–I SDR50 モード
            10. 6.11.5.16.1.10 UHS–I DDR50 モード
            11. 6.11.5.16.1.11 UHS–I SDR104 モード
          2. 6.11.5.16.2 MMC1/MMC2 - SD/SDIO インターフェイス
            1. 6.11.5.16.2.1 デフォルト速度モード
            2. 6.11.5.16.2.2 高速モード
            3. 6.11.5.16.2.3 UHS–I SDR12 モード
            4. 6.11.5.16.2.4 UHS–I SDR25 モード
            5. 6.11.5.16.2.5 UHS–I SDR50 モード
            6. 6.11.5.16.2.6 UHS–I DDR50 モード
            7. 6.11.5.16.2.7 UHS–I SDR104 モード
        17. 6.11.5.17 OSPI
          1. 6.11.5.17.1 OSPI0 PHY モード
            1. 6.11.5.17.1.1 PHY データ トレーニング付き OSPI0
            2. 6.11.5.17.1.2 データ トレーニングなし OSPI0
              1. 6.11.5.17.1.2.1 OSPI0 PHY SDR のタイミング
          2. 6.11.5.17.2 OSPI0 タップ モード
            1. 6.11.5.17.2.1 OSPI0 タップ SDR のタイミング
            2. 6.11.5.17.2.2 OSPI0 タップ DDR のタイミング
        18. 6.11.5.18 タイマ
        19. 6.11.5.19 UART
        20. 6.11.5.20 USB
  8. 7 詳細説明
    1. 7.1 概要
    2. 7.2 プロセッサ サブシステム
      1. 7.2.1 Arm Cortex-A53 サブシステム (A53SS)
    3. 7.3 その他のサブシステム
      1. 7.3.1 データ移動サブシステム (DMSS：Data Movement Subsystem)
      2. 7.3.2 ペリフェラル DMA コントローラ (PDMA)
    4. 7.4 ペリフェラル
      1. 7.4.1  ADC
      2. 7.4.2  ギガビット イーサネット スイッチ (CPSW3G)
      3. 7.4.3  DDR サブシステム (DDRSS)
      4. 7.4.4  ディスプレイ サブシステム (DSS)
      5. 7.4.5  拡張キャプチャ (ECAP)
      6. 7.4.6  エラー特定モジュール (ELM)
      7. 7.4.7  拡張パルス幅変調 (EPWM)
      8. 7.4.8  拡張直交エンコーダ パルス (eQEP)
      9. 7.4.9  汎用インターフェイス (GPIO)
      10. 7.4.10 汎用メモリ コントローラ (GPMC)
      11. 7.4.11 グローバル時間ベース カウンタ (GTC)
      12. 7.4.12 I2C (Inter-Integrated Circuit)
      13. 7.4.13 モジュラー・コントローラ・エリア・ネットワーク (MCAN)
      14. 7.4.14 マルチチャネル オーディオ シリアル ポート (MCASP)
      15. 7.4.15 マルチチャネル シリアル ペリフェラル インターフェイス (MCSPI)
      16. 7.4.16 マルチメディア カード セキュア デジタル (MMCSD)
      17. 7.4.17 オクタル シリアル ペリフェラル インターフェイス (OSPI)
      18. 7.4.18 タイマ
      19. 7.4.19 リアルタイム クロック (RTC)
      20. 7.4.20 UART (ユニバーサル非同期レシーバ / トランスミッタ)
      21. 7.4.21 ユニバーサル シリアル バス サブシステム (USBSS)
  9. 8 アプリケーション、実装、およびレイアウト
    1. 8.1 デバイスの接続およびレイアウトの基礎
      1. 8.1.1 電源
        1. 8.1.1.1 電源の設計
        2. 8.1.1.2 電源供給回路の実装ガイド
      2. 8.1.2 外部発振器
      3. 8.1.3 JTAG、EMU、およびトレース
      4. 8.1.4 未使用のピン
    2. 8.2 ペリフェラルおよびインターフェイス固有の設計情報
      1. 8.2.1 DDR 基板の設計およびレイアウトのガイドライン
      2. 8.2.2 OSPI/QSPI/SPI 基板の設計およびレイアウトのガイドライン
        1. 8.2.2.1 ループバックなし、内部 PHY ループバックおよび内部パッド ループバック
        2. 8.2.2.2 外部ボードのループバック
        3. 8.2.2.3 DQS (オクタル SPI デバイスでのみ使用可能)
      3. 8.2.3 USB VBUS 設計ガイドライン
      4. 8.2.4 高速差動信号のルーティング ガイド
      5. 8.2.5 熱ソリューション ガイダンス
    3. 8.3 クロック配線のガイドライン
      1. 8.3.1 発振器の配線
  10. 9 デバイスおよびドキュメントのサポート
    1. 9.1 デバイスの命名規則
      1. 9.1.1 標準パッケージの記号化
      2. 9.1.2 デバイスの命名規則
    2. 9.2 ツールとソフトウェア
    3. 9.3 ドキュメントのサポート
    4. 9.4 サポート・リソース
    5. 9.5 商標
    6. 9.6 静電気放電に関する注意事項
    7. 9.7 用語集
  11.   改訂履歴
  12. 10メカニカル、パッケージ、および注文情報
    1. 10.1 パッケージ情報

パッケージ・オプション

デバイスごとのパッケージ図は、PDF版データシートをご参照ください。

メカニカル・データ（パッケージ｜ピン）
  • ANB|373
サーマルパッド・メカニカル・データ
発注情報

6.1 絶対最大定格

接合部動作温度範囲内 (特に記述のない限り)(1)(2)
パラメータ 最小値 最大値 単位
VDD_CORE コア電源 -0.3 1.05 V
VDDA_CORE_DSI DSITX0 コア電源 -0.3 1.05 V
VDDA_CORE_DSI_CLK DSITX0 クロック コア電源 -0.3 1.05 V
VDDA_CORE_USB USB0 および USB1 コア電源 -0.3 1.05 V
VDDA_DDR_PLL0 DDR デスキュー PLL 電源 -0.3 1.05 V
VDD_RTC RTC コア電源 -0.3 1.05 V
VDDS_DDR DDR PHY IO 電源 -0.3 1.57 V
VDDS_OSC0 RCOSC、POR、WKUP_OSC0 電源 -0.3 1.98 V
VDDS_RTC LFOSC0 および RTC IOグループの IO 電源 -0.3 1.98 V
VDDA_PLL0 WKUP_PLL0、MAIN_PLL0、TEMP0 アナログ電源 -0.3 1.98 V
VDDA_PLL1 MAIN_PLL8 および MAIN_PLL17 アナログ電源 -0.3 1.98 V
VDDS_WKUP WKUP IO グループの IO 電源 -0.3 1.98 V
VDDS0 GENERAL0 IO グループ の IO 電源 -0.3 1.98 V
VDDS1 GENERAL0_1 IO グループ の IO 電源 -0.3 1.98 V
VDDA_ADC ADC アナログ電源 -0.3 1.98 V
VDDA_1P8_DSI DSITX0 1.8 V アナログ電源 -0.3 1.98 V
VDDA_1P8_USB USB0 および USB1 1.8 V アナログ電源 -0.3 1.98 V
VPP eFuse ROM プログラミング電源 -0.3 1.98 V
VDDSHV0 GPMC IO グループのIO電源 -0.3 3.63 V
VDDSHV1 General1 IO グループ の IO 電源 -0.3 3.63 V
VDDSHV2 MMC0 IO グループ の IO 電源 -0.3 3.63 V
VDDSHV3 MMC1 IO グループ の IO 電源 -0.3 3.63 V
VDDSHV4 MMC2 IO グループ の IO 電源 -0.3 3.63 V
VDDA_3P3_SDIO SDIO_LDOアナログ電源 -0.3 3.63 V
VDDA_3P3_USB USB0 および USB1 3.3 V アナログ電源 -0.3 3.63 V
すべてのフェイルセーフ IO ピンの定常状態の最大電圧 PORz -0.3 3.63 V
1.8V で動作する場合、
I2C2_SCL 、 I2C2_SDA、EXTINTn		 -0.3 1.98(3) V
3.3V で動作する場合、
I2C2_SCL 、 I2C2_SDA、EXTINTn		 -0.3 3.63(3)
他のすべての IO ピンの定常状態の最大電圧(4) USB0_VBUS、USB1_VBUS(5) -0.3 3.6 V
その他のすべての IO ピン -0.3 IO 電源電圧 + 0.3 V
IO ピンの過渡オーバーシュートおよびアンダーシュート 信号周期の最大 20% にわたって IO 電源電圧の 20% (図 6-1、「IO 過渡電圧範囲」を参照) 0.2 × VDD(6) V
ラッチアップ性能(7) I 試験 -100 100 mA
過電圧 (OV) 試験 1.5 x VDD(6) V
TSTG 保存温度 -55 +150 ℃
(1) 「絶対最大定格」の範囲外の動作は、デバイスの永続的な損傷の原因となる可能性があります。「絶対最大定格」は、これらの条件において、または「推奨動作条件」に示された値を超える他のいかなる条件でも、本製品が正しく動作することを意味するものではありません。「絶対最大定格」の範囲内であっても セクション 6.4「推奨動作条件」の範囲外で使用すると、デバイスが完全に機能しない可能性があり、デバイスの信頼性、機能、性能に影響を及ぼし、デバイスの寿命を縮める可能性があります。
(2) すべての電圧値は、特に記述のない限り、VSS 端子を基準とします。
(3) これらのフェイルセーフ ピンの絶対最大定格は、それらの IO 電源動作電圧に左右されます。したがって、この値は、「I2C オープン ドレインおよびフェイルセーフ (I2C OD FS) の電気的特性」セクションに記載されている最大 VIH 値によっても規定され、この電気的特性表では 1.8V モードと 3.3V モードに別々のパラメータ値があります。
(4) このパラメータはフェイルセーフでないすべての IO ピンに適用され、IO 電源電圧のすべての値に要件が適用されます。たとえば、特定の IO 電源に印加される電圧が 0V の場合、その電源から供給される IO の有効な入力電圧範囲は -0.3V～+0.3V になります。ペリフェラル デバイスに電力を供給する電源がそれぞれの IO 電源に電力を供給する電源と同じでない場合は、特別な注意が必要です。接続されているペリフェラルにおいて、電源のランプアップやランプダウンのシーケンスなど、有効な入力電圧範囲外の電圧を供給しないことが重要になります。
(5) このデバイス ピンに印加される電圧を制限するには、外付けの分圧抵抗が必要です。詳細については、『USB 設計ガイドライン』セクション 8.2.3を参照してください。
(6) VDD は、IO の対応する電源ピンの電圧です。
(7) 電流パルス注入 (I-Test) の場合：
  • JEDEC JESD78 (Class II) に従ってピンにストレスを加え、規定の I/O ピン注入電流と最大推奨 I/O 電圧の +1.5 倍および -0.5 倍のクランプ電圧に合格しました。
過電圧性能 (過電圧 (OV) 試験) の場合：
  • JEDEC JESD78 (Class II) に従って電源にストレスを加え、規定の電圧注入に合格しました。

フェイルセーフ IO 端子は、それぞれの IO 電源電圧に依存しないように設計されています。これにより、該当する IO 電源がオフのときに、これらの IO 端子に外部電圧源を接続できます。I2C0_SCL、I2C2_SCL、I2C2_SDA、EXTINTn および PORz だけがフェイルセーフ IO 端子です。それ以外の IO 端子はいずれもフェイルセーフではなく、それらに印加される電圧は、セクション 6.1 の「すべての IO ピンの定常状態の最大電圧」パラメータで定義されている値に制限する必要があります。

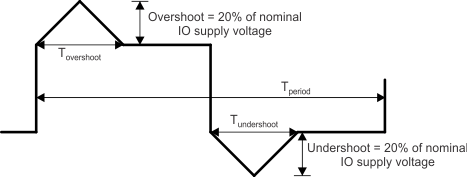

AM62L IO 過渡電圧範囲
A. Tovershoot + Tundershoot < Tperiod の 20%
図 6-1 IO 過渡電圧範囲
