6.11.5.6 ECAP

表 6-43、表 6-44、図 6-41、表 6-45、図 6-42 に、ECAP のタイミング条件、タイミング要件、スイッチング特性を示します。

表 6-43 ECAP のタイミング条件
パラメータ 最小値 最大値 単位
入力条件
SRI 入力スルーレート 1 4 V/ns
出力条件
CL 出力負荷容量 2 7 pF
表 6-44 ECAP のタイミング要件 図 6-41 参照
番号 パラメータ 説明 最小値 最大値 単位
CAP1 tw(CAP) パルス幅、CAP (非同期) 2P(1) + 2 ns
(1) P = sysclk 周期 (ns)。
AM62L ECAP のタイミング要件図 6-41 ECAP のタイミング要件
表 6-45 ECAP スイッチング特性 図 6-42 参照
番号 パラメータ 説明 最小値 最大値 単位
CAP2 tw(APWM) パルス幅、APWMx High/Low 2P(1) - 2 ns
(1) P = sysclk 周期 (ns)。

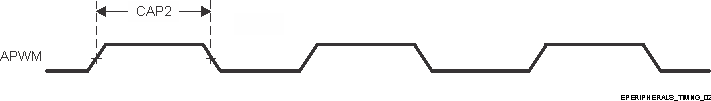

AM62L ECAP スイッチング特性図 6-42 ECAP スイッチング特性

詳細については、デバイスのテクニカル リファレンス マニュアルで「ペリフェラル」の章にある「拡張キャプチャ (ECAP) モジュール」セクションを参照してください。
