6.11.5.1.2 CPSW3G RMII のタイミング

表 6-27、表 6-28、図 6-31、表 6-29、図 6-32、表 6-30、図 6-33 に、CPSW3G RMII のタイミング条件、タイミング要件、スイッチング特性を示します。

表 6-27 CPSW3G RMII のタイミング条件
パラメータ 最小値 最大値 単位
入力条件
SRI 入力スルーレート 0.18 5 V/ns
出力条件
CL 出力負荷容量 3 25 pF
表 6-28 RMII[x]_REF_CLK のタイミング要件 - RMII モード 図 6-31 参照
番号 パラメータ 説明 最小値 最大値 単位
RMII1 tc(REF_CLK) サイクル時間、RMII[x]_REF_CLK 19.999 20.001 ns
RMII2 tw(REF_CLKH) パルス幅、RMII[x]_REF_CLK High 7 13 ns
RMII3 tw(REF_CLKL) パルス幅、RMII[x]_REF_CLK Low 7 13 ns
AM62L CPSW3G RMII[x]_REF_CLK のタイミング要件 – RMII モード図 6-31 CPSW3G RMII[x]_REF_CLK のタイミング要件 – RMII モード
表 6-29 RMII[x]_RXD[1:0]、RMII[x]_CRS_DV、RMII[x]_RX_ER のタイミング要件 – RMII モード 図 6-32 参照
番号 パラメータ 説明 最小値 最大値 単位
RMII4 tsu(RXD-REF_CLK) セットアップ時間、RMII[x]_RXD[1:0] 有効から RMII[x]_REF_CLK まで 4 ns
tsu(CRS_DV-REF_CLK) セットアップ時間、RMII[x]_CRS_DV 有効から RMII[x]_REF_CLK まで 4 ns
tsu(RX_ER-REF_CLK) セットアップ時間、RMII[x]_RX_ER 有効から RMII[x]_REF_CLK まで 4 ns
RMII5 th(REF_CLK-RXD) ホールド時間、RMII[x]_REF_CLK から RMII[x]_RXD[1:0] 有効の間 2 ns
th(REF_CLK-CRS_DV) ホールド時間、RMII[x]_REF_CLK から RMII[x]_CRS_DV 有効の間 2 ns
th(REF_CLK-RX_ER) ホールド時間、RMII[x]_REF_CLK から RMII[x]_RX_ER 有効の間 2 ns
AM62L CPSW3G RMII[x]_RXD[1:0]、RMII[x]_CRS_DV、RMII[x]_RX_ER のタイミング要件 – RMII モード図 6-32 CPSW3G RMII[x]_RXD[1:0]、RMII[x]_CRS_DV、RMII[x]_RX_ER のタイミング要件 – RMII モード
表 6-30 RMII[x]_TXD[1:0]、RMII[x]_TX_EN のスイッチング特性 – RMII モード 図 6-33 参照
番号 パラメータ 説明 最小値 最大値 単位
RMII6 td(REF_CLK-TXD) 遅延時間、RMII[x]_REF_CLK High から RMII[x]_TXD[1:0] 有効まで 2 10 ns
td(REF_CLK-TX_EN) 遅延時間、RMII[x]_REF_CLK から RMII[x]_TX_EN 有効まで 2 10 ns

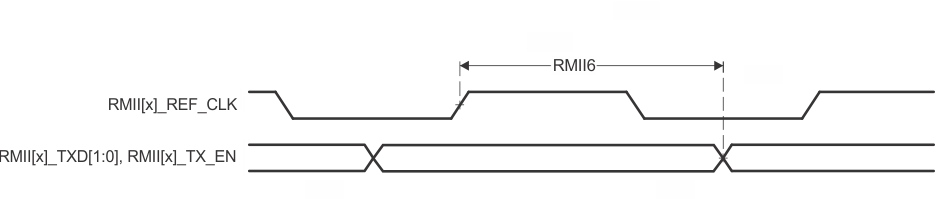

AM62L RMII[x]_TXD[1:0]、RMII[x]_TX_EN のスイッチング特性 – RMII モード図 6-33 RMII[x]_TXD[1:0]、RMII[x]_TX_EN のスイッチング特性 – RMII モード
