6.11.5.16.1.6 高速モード

表 6-102、図 6-79、表 6-103、図 6-80 に、高速モードでの MMC0 のタイミング要件とスイッチング特性を示します。

表 6-89 MMC0 のタイミング要件 – 高速モード 図 6-73 参照
番号 最小値 最大値 単位
HS1 tsu(cmdV-clkH) セットアップ時間、MC0_CMD 有効から MMC0_CLK 立ち上がりエッジまで 2.24 ns
HS2 th(clkH-cmdV) ホールド時間、MMC0_CLK 立ち上がりエッジから MMC0_CMD 有効の間 1.66 ns
HS3 tsu(dV-clkH) セットアップ時間、MMC0_DAT[3:0] 有効から MMC0_CLK 立ち上がりエッジまで 2.24 ns
HS4 th(clkH-dV) ホールド時間、MMC0_CLK 立ち上がりエッジから MMC0_DAT[3:0] 有効の間 1.66 ns

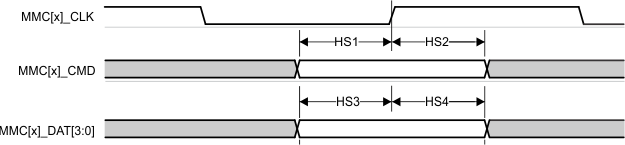

AM62L MMC0 – 高速 – 受信モード図 6-81 MMC0 – 高速 – 受信モード
表 6-90 MMC0 のスイッチング特性 – 高速モード 図 6-80 参照
番号 パラメータ 最小値 最大値 単位
fop(clk) 動作周波数、MMC0_CLK 50 MHz
HS5 tc(clk) サイクル時間、MMC0_CLK 20 ns
HS6 tw(clkH) パルス幅、MMC0_CLK high 9.2 ns
HS7 tw(clkL) パルス幅、MMC0_CLK low 9.2 ns
HS8 td(clkL-cmdV) 遅延時間、MMC0_CLK 立ち下がりエッジから MMC0_CMD 遷移まで -1.8 2.2 ns
HS9 td(clkL-dV) 遅延時間、MMC0_CLK 立ち下がりエッジから MMC0_DAT[3:0] 遷移まで -1.8 2.2 ns

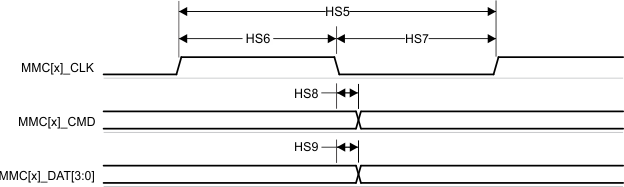

AM62L MMC0 – 高速 – 送信モード図 6-82 MMC0 – 高速 – 送信モード
