6.11.4.1.2 WKUP_OSC0 LVCMOS デジタル クロック ソース

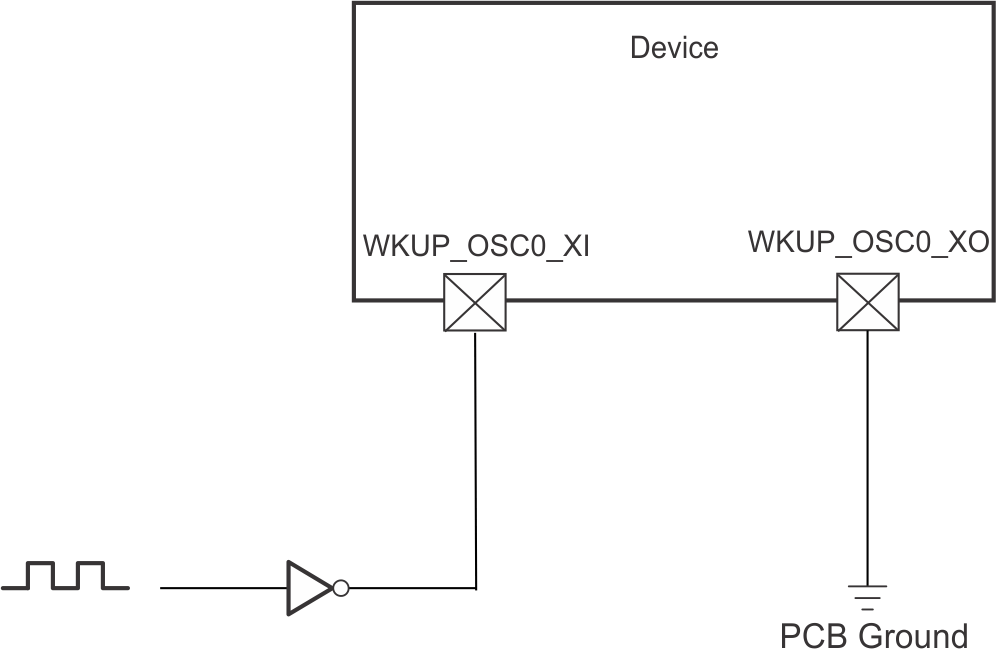

図 6-24 に、WKUP_OSC0_XI を 1.8V LVCMOS 方形波デジタル クロック ソースに接続する場合に推奨される発振器接続を示します。

注:
  1. 発振器が電源オンのとき、WKUP_OSC0_XI を DC 定常状態にすることは許容されません。WKUP_OSC0_XI は内部でコンパレータに AC 結合されており、入力に DC が印加されると未知の状態になる可能性があるため、これは許容されません。したがって、WKUP_OSC0_XI がロジック状態間をトグルしていない場合は、アプリケーション ソフトウェアで WKUP_OSC0 の電源をオフにする必要があります。
     
  2. WKUP_OSC0_XI 入力に供給される LVCMOS クロック信号は、単調に遷移する必要があります。このクロック源は、近くに配置された直列終端抵抗を介して、ポイント ツー ポイント接続で WKUP_OSC0_XI に接続する必要があります。直列終端抵抗の値は、伝送ラインのインピーダンスからクロック源の出力インピーダンスを引いた値と一致している必要があります。たとえば、クロック源の出力インピーダンスが 30Ω、PCB 信号パターンの特性インピーダンスが 50Ω の場合、直列終端抵抗の値を 20Ω とする必要があります。こうすることで、終端されていない伝送線路の遠端から戻ってくる反射を完全に吸収し、信号に非単調イベントがまったく発生しないようにできます。
     
  3. LVCMOS クロック源を WKUP_OSC0_XI に接続する PCB パターンの長さはできるだけ短くする必要があります。これにより、容量性負荷を小さくし、外部ノイズ源がクロック信号に結合する可能性を低めることができます。容量性負荷が小さいと、クロック信号の立ち上がり / 立ち下がり時間が短くなり、システムにジッタが発生する可能性が低下します。
AM62L 1.8V LVCMOS 互換クロック入力図 6-24 1.8V LVCMOS 互換クロック入力
表 6-20 WKUP_OSC0 LVCMOS デジタル クロック ソース要件
パラメータ 最小値 標準値 最大値 単位
Fxtal 周波数 25 MHz
周波数安定性および許容誤差 イーサネット RGMII および RMII は未使用 ±100 ppm
派生クロックを使用するイーサネット RGMII と RMII ±50
DC デューティ サイクル 45 55 %
tR/F 立ち上がり / 立ち下がり時間 (10% - 90% 立ち上がり、90% - 10% 立ち下がり) 4(1) ns
JPeriod(RMS) 周期ジッタ、RMS (100k サンプル) 20 ps
JPeriod(PK-PK) 周期ジッタ、ピーク ツー ピーク (100k サンプル) 300 ps
JPhase(RMS) 位相ジッタ、RMS (BW 100Hz～1MHz) 10(2) ps
(1) ほとんどの LVCMOS 発振器のデータシートには、PCB パターン容量と WKUP_OSC0_XI 入力容量の和に相当する実際の負荷よりもはるかに大きい容量性負荷を接続した場合の、出力の立ち上がり / 立ち下がり時間の最大値が規定されています。この要件を満たす LVCMOS 発振器を見つけるのは難しくないはずです。ただし、システム設計者は、選択した LVCMOS 発振器が適切な立ち上がり / 立ち下がり時間で WKUP_OSC0_XI 入力を駆動できることを確認する必要があります。
(2) ほとんどの LVCMOS 発振器のデータシートには、このデバイスで必要とされる帯域幅積分範囲よりも大きい帯域幅積分範囲を使用した RMS 位相ジッタの最大値が規定されています。より適切な値を得るには、LVCMOS 発振器のメーカーに連絡し、このパラメータのために規定された帯域幅積分範囲と同じ帯域幅積分範囲を使った RMS 位相ジッタの最大値を提供するように依頼することも場合によっては必要です。
