6.11.5.1.1 CPSW3G MDIO のタイミング

表 6-46、表 6-25、表 6-26、図 6-30 に、CPSW3G MDIO のタイミング条件、タイミング要件、スイッチング特性を示します。

表 6-24 CPSW3G MDIO のタイミング条件
パラメータ 最小値 最大値 単位
入力条件
SRI 入力スルーレート 0.9 3.6 V/ns
出力条件
CL 出力負荷容量 10 470 pF
PCB 接続要件
td(Trace Delay) 各パターンの伝搬遅延 0 5 ns
td(Trace Mismatch Delay) すべてのパターンにわたる伝搬遅延の不整合 1 ns
表 6-25 CPSW3G MDIO のタイミング要件 図 6-30 参照
番号 パラメータ 最小値 最大値 単位
MDIO1 tsu(MDIO_MDC) セットアップ時間、MDIO[x]_MDIO 有効から MDIO[x]_MDC high まで 45 ns
MDIO2 th(MDC_MDIO) ホールド時間、MDIO[x]_MDC high から MDIO[x]_MDIO 有効の間 0 ns
表 6-26 CPSW3G MDIO のスイッチング特性 図 6-30 参照
番号 パラメータ 最小値 最大値 単位
MDIO3 tc(MDC) サイクル時間、MDIO[x]_MDC 400 ns
MDIO4 tw(MDCH) パルス幅、MDIO[x]_MDC high 160 ns
MDIO5 tw(MDCL) パルス幅、MDIO[x]_MDC low 160 ns
MDIO7 td(MDC_MDIO) 遅延時間、MDIO[x]_MDC Low から MDIO[x]_MDIO 有効まで -10 10 ns

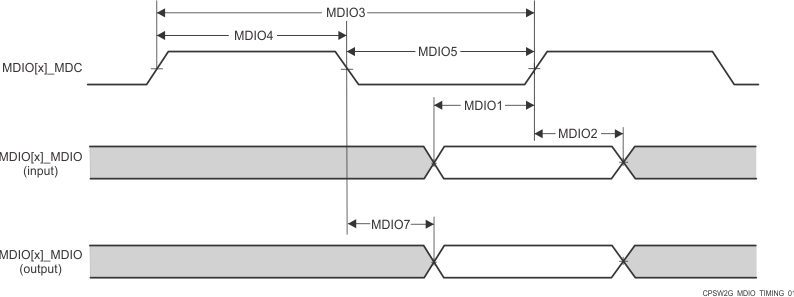

AM62L CPSW3G MDIO のタイミング要件およびスイッチング特性図 6-30 CPSW3G MDIO のタイミング要件およびスイッチング特性
