6.11.5.18 タイマ

タイマ デバイスの機能および追加の説明情報については、「信号の説明」、「詳細説明」セクションの対応するサブセクションを参照してください。

表 6-122 タイマのタイミング条件
パラメータ 最小値 最大値 単位
入力条件
SRI 入力スルーレート 0.5 5 V/ns
出力条件
CL 出力負荷容量 2 10 pF
表 6-123 タイマ入力のタイミング要件 図 6-112 参照
番号 パラメータ 説明 モード 最小値 最大値 単位
T1 tw(TINPH) パルス幅、High キャプチャ 4P(1)+ 2.5 ns
T2 tw(TINPL) パルス幅、Low キャプチャ 4P(1)+ 2.5 ns
(1) P = 機能クロック周期 (ns 単位)。
表 6-124 タイマ出力のスイッチング特性 図 6-112 参照
番号 パラメータ 説明 モード 最小値 最大値 単位
T3 tw(TOUTH) パルス幅、High PWM 4P(1) - 2.5 ns
T4 tw(TOUTL) パルス幅、Low PWM 4P(1) - 2.5 ns
(1) P = 機能クロック周期 (ns 単位)。

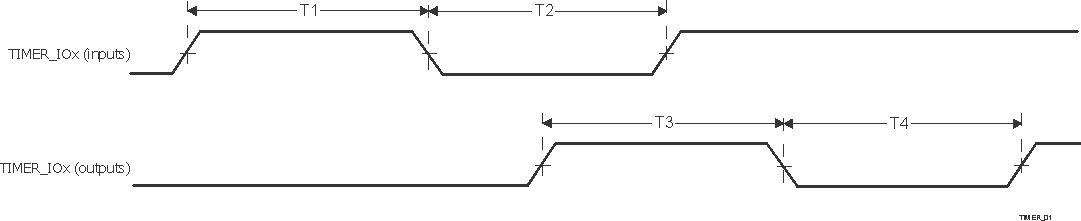

AM62L タイマのタイミング要件およびスイッチング特性図 6-112 タイマのタイミング要件およびスイッチング特性

詳細については、デバイスのテクニカル リファレンス マニュアルで「ペリフェラル」の章にある「タイマ」セクションを参照してください。
