6.11.5.16.1.3 高速 DDR モード

表 6-83、図 6-75、表 6-84、および 図 6-76 に、高速 DDR モードでの MMC0 のタイミング要件とスイッチング特性を示します。

表 6-83 MMC0 のタイミング要件 – 高速 DDR モード 図 6-75 参照
番号 IO
動作
電圧		 最小値 最大値 単位
HSDDR1 tsu(cmdV-clk) セットアップ時間、MC0_CMD 有効から MMC0_CLK 立ち上がりエッジまで 1.8 V 0.02 ns
3.3 V 1.5 ns
HSDDR2 th(clk-cmdV) ホールド時間、MMC0_CLK 立ち上がりエッジから MMC0_CMD 有効の間 1.8 V 1.99 ns
3.3 V 1.75 ns
HSDDR3 tsu(dV-clk) セットアップ時間、MMC0_DAT[7:0] 有効から MMC0_CLK 遷移まで 1.8 V 0.02 ns
3.3 V 1.5 ns
HSDDR4 th(clk-dV) ホールド時間、MMC0_CLK 遷移から MMC0_DAT[7:0] 有効の間 1.8 V 1.99 ns
3.3 V 1.75 ns

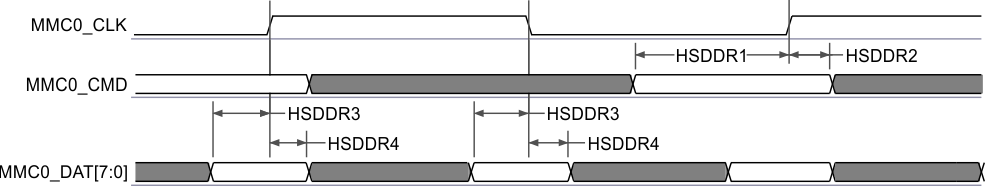

AM62L MMC0 – 高速 DDR モード – 受信モード図 6-75 MMC0 – 高速 DDR モード – 受信モード
表 6-84 MMC0 のスイッチング特性 – 高速 DDR モード 図 6-76 参照
番号 パラメータ IO
動作
電圧		 最小値 最大値 単位
fop(clk) 動作周波数、MMC0_CLK 40 MHz
HSDDR5 tc(clk) サイクル時間、MMC0_CLK 25 ns
HSDDR6 tw(clkH) パルス幅、MMC0_CLK high 11.58 ns
HSDDR7 tw(clkL) パルス幅、MMC0_CLK low 11.58 ns
HSDDR8 td(clk-cmdV) 遅延時間、MMC0_CLK 立ち上がりエッジから MMC0_CMD 遷移まで 1.8 V 1.2 5.6 ns
3.3 V 3.32 9.3 ns
HSDDR9 td(clk-dV) 遅延時間、MMC0_CLK 遷移から MMC0_DAT[7:0] 遷移まで 1.8 V 1.2 4.8 ns
3.3 V 3.2 8.9 ns

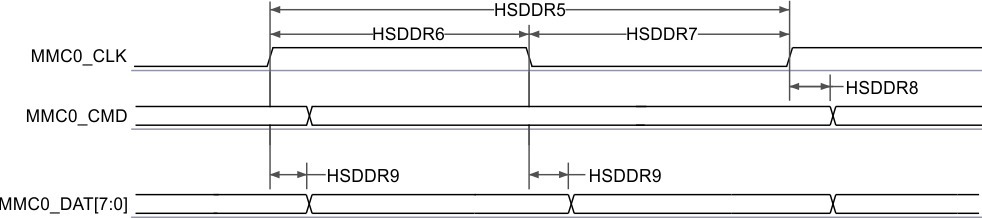

AM62L MMC0 – 高速 DDR モード – 送信モード図 6-76 MMC0 – 高速 DDR モード – 送信モード
