6.11.4.1.4 LFOSC0 LVCMOS デジタル クロック ソース

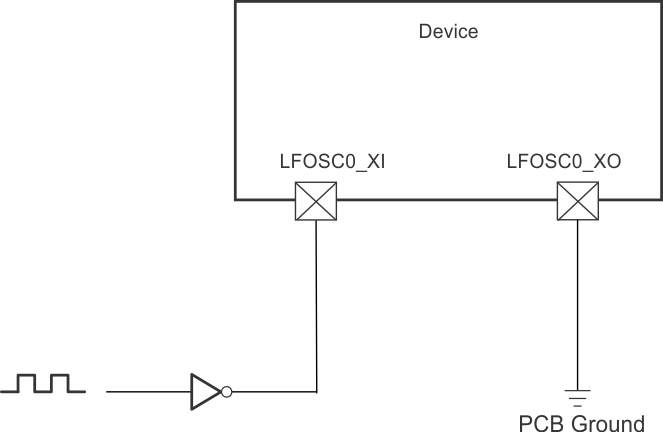

図 6-24 に、LFOSC0_XI を 1.8V LVCMOS 方形波デジタル クロック ソースに接続する場合に推奨される発振器接続を示します。

AM62L 1.8V LVCMOS 互換クロック入力図 6-28 1.8V LVCMOS 互換クロック入力
