6.11.5.16.1.1 レガシー SDR モード

表 6-79、図 6-71、表 6-80、図 6-72 に、レガシー SDR モードでの MMC0 のタイミング要件とスイッチング特性を示します。

表 6-79 MMC0 のタイミング要件 – レガシー SDR モード 図 6-71 参照
番号 IO
動作
電圧		 最小値 最大値 単位
LSDR1 tsu(cmdV-clkH) セットアップ時間、MC0_CMD 有効から MMC0_CLK 立ち上がりエッジまで 1.8 V 4.2 ns
3.3 V 2.15 ns
LSDR2 th(clkH-cmdV) ホールド時間、MMC0_CLK 立ち上がりエッジから MMC0_CMD 有効の間 1.8 V 0.87 ns
3.3 V 1.67 ns
LSDR3 tsu(dV-clkH) セットアップ時間、MMC0_DAT[7:0] 有効から MMC0_CLK 立ち上がりエッジまで 1.8 V 4.2 ns
3.3 V 2.15 ns
LSDR4 th(clkH-dV) ホールド時間、MMC0_CLK 立ち上がりエッジから MMC0_DAT[7:0] 有効の間 1.8 V 0.87 ns
3.3 V 1.67 ns

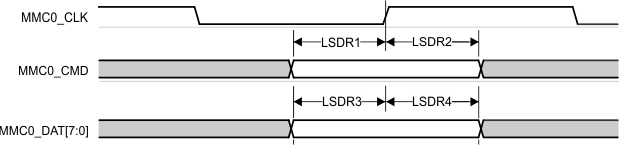

AM62L MMC0 – レガシー SDR – 受信モード図 6-71 MMC0 – レガシー SDR – 受信モード
表 6-80 MMC0 のスイッチング特性 – レガシー SDR モード 図 6-72 参照
番号 パラメータ IO
動作
電圧		 最小値 最大値 単位
fop(clk) 動作周波数、MMC0_CLK 25 MHz
LSDR5 tc(clk) サイクル時間、MMC0_CLK 40 ns
LSDR6 tw(clkH) パルス幅、MMC0_CLK high 18.7 ns
LSDR7 tw(clkL) パルス幅、MMC0_CLK low 18.7 ns
LSDR8 td(clkL-cmdV) 遅延時間、MMC0_CLK 立ち下がりエッジから MMC0_CMD 遷移まで 1.8 V -2.1 2.1 ns
3.3 V -1.8 2.2 ns
LSDR9 td(clkL-dV) 遅延時間、MMC0_CLK 立ち下がりエッジから MMC0_DAT[7:0] 遷移まで 1.8 V -2.1 2.1 ns
3.3 V -1.8 2.2 ns
AM62L MMC0 – レガシー SDR – 送信モード図 6-72 MMC0 – レガシー SDR – 送信モード
