6.11.3.1 リセット タイミング

このセクションの表と図では、リセット関連信号のタイミング条件、タイミング要件、スイッチング特性を定義します。

表 6-8 リセットのタイミング条件
パラメータ 最小値 最大値 単位
入力条件
SRI 入力スルーレート VDD(1) = 1.8V 0.0018 V/ns
VDD(1) = 3.3V 0.0033 V/ns
出力条件
CL 出力負荷容量 30 pF
(1) VDD は、対応する電源を表します。電源名および対応するボールの詳細については、「ピン属性」表の「電源」列を参照してください。

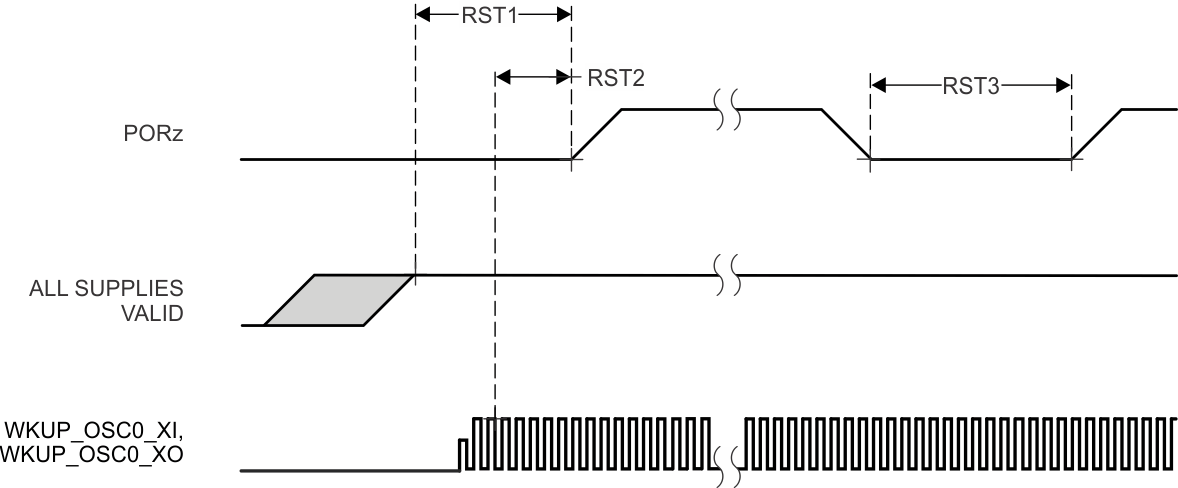

表 6-9 PORz のタイミング要件 図 6-13 参照
番号 パラメータ 最小値 最大値 単位
RST1 th(SUPPLIES_VALID - PORz) ホールド時間、電源投入後のPORzアクティブ（低）（外部水晶振動子回路を使用） 9500000 ns
RST2 ホールド時間、電源を投入し外部クロックが安定した後に電源投入時にPORzがアクティブ（低）になります（外部LVCMOSクロックソースを使用） 1200 ns
RST3 tw(PORzL) パルス幅、電源投入後に PORz が Low の時間 (電源またはシステム基準クロック WKUP_OSC0_XI/XO 除去していない場合) 1200 ns
AM62L PORz のタイミング要件図 6-13 PORz のタイミング要件
表 6-10 RESETSTATz のスイッチング特性 図 6-14 参照
番号 パラメータ 最小値 最大値 単位
RST6 td(PORzL-RESETSTATzL) 遅延時間、PORz アクティブ (low) から RESETSTATz アクティブ (low) まで 0 ns
RST7 td(PORzH-RESETSTATzH) 遅延時間、PORz 非アクティブ (high) から RESETSTATz 非アクティブ (high) まで 9195*S(1) ns
RST9 tw(RESETSTATzL) パルス幅、RESETSTATz low（SW_WARMRST） 4040*S(1) ns
(1) S = WKUP_OSC0_XI/XO クロック周期 (ns)。
AM62L RESETSTATz のスイッチング特性図 6-14 RESETSTATz のスイッチング特性
表 6-11 RESETz のタイミング要件 図 6-15 参照
番号 パラメータ 最小値 最大値 単位
RST10 tw(RESETzL)(1) パルス幅、RESETz アクティブ (low) 1200 ns
(1) このタイミング パラメータは、すべての電源が有効になり、PORz が指定された時間アサートされた後にのみ有効です。
表 6-12 RESETSTATz のスイッチング特性 図 6-15 参照
番号 パラメータ 最小値 最大値 単位
RST13 td(RESETzL-RESETSTATzL) 遅延時間、RESETz アクティブ (low) から RESETSTATz アクティブ (low) まで 960   ns
RST14 td(RESETzH-RESETSTATzH) 遅延時間、RESETz 非アクティブ (high) から RESETSTATz 非アクティブ (high) まで 4040*S(1)   ns
(1) S = WKUP_OSC0_XI/XO クロック周期 (ns)。
AM62L RESETz と RESETSTATz のタイミング要件とスイッチング特性図 6-15 RESETz と RESETSTATz のタイミング要件とスイッチング特性

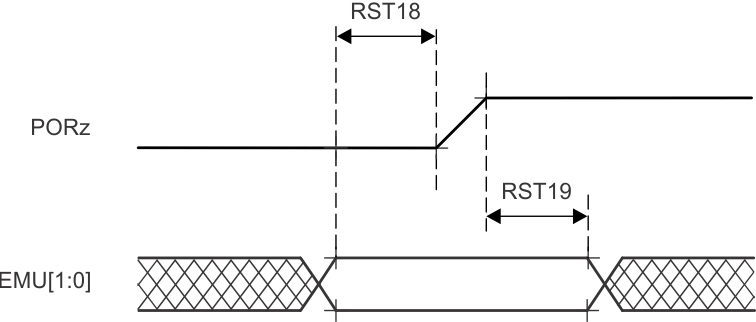

表 6-13 EMUx のタイミング要件 図 6-16 参照
番号 パラメータ 最小値 最大値 単位
RST18 tsu(EMUx-PORz) セットアップ時間、PORz 非アクティブ (high) までのEMU[1:0] 3*S(1) ns
RST19 th(PORz - EMUx) ホールド時間、PORz 非アクティブ (high)以後の EMU[1:0] 10 ns
(1) S = WKUP_OSC0_XI/XO クロック周期 (ns)。
AM62L EMUx のタイミング要件図 6-16 EMUx のタイミング要件

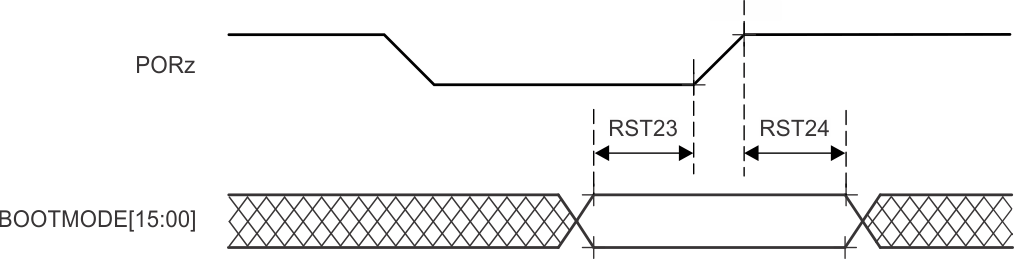

表 6-14 BOOTMODE のタイミング要件 図 6-17 参照
番号 パラメータ 最小値 最大値 単位
RST23 tsu(BOOTMODE-PORz) セットアップ時間、PORz high までの有効なBOOTMODE[15:00] 3*S(1)   ns
RST24 th(PORz_BOOTMODE) ホールド時間、PORz high 以後の有効な BOOTMODE[15:00] 0   ns
(1) S = WKUP_OSC0_XI/XO クロック周期 (ns)。
AM62L BOOTMODE のタイミング要件図 6-17 BOOTMODE のタイミング要件
