6.11.5.1.3 CPSW3G RGMII のタイミング

表 6-31、表 6-32、表 6-33、図 6-34、表 6-34、表 6-35、図 6-35 に、CPSW3G RGMII のタイミング条件、タイミング要件、スイッチング特性を示します。

表 6-31 CPSW3G RGMII のタイミング条件
パラメータ 最小値 最大値 単位
入力条件
SRI 入力スルーレート 1.44 5 V/ns
出力条件
CL 出力負荷容量 2 20 pF
PCB 接続要件
td(Trace Mismatch Delay) すべてのパターンにわたる伝搬遅延の不整合 RGMII[x]_RXC、RGMII[x]_RD[3:0]、RGMII[x]_RX_CTL 50 ps
RGMII[x]_TXC、RGMII[x]_TD[3:0]、RGMII[x]_TX_CTL 50 ps
表 6-32 RGMII[x]_RXC のタイミング要件 – RGMII モード 図 6-34 参照
番号 パラメータ 説明 モード 最小値 最大値 単位
RGMII1 tc(RXC) サイクル時間、RGMII[x]_RXC 10Mbps 360 440 ns
100Mbps 36 44 ns
1000Mbps 7.2 8.8 ns
RGMII2 tw(RXCH) パルス幅、RGMII[x]_RXC high 10Mbps 160 240 ns
100Mbps 16 24 ns
1000Mbps 3.6 4.4 ns
RGMII3 tw(RXCL) パルス幅、RGMII[x]_RXC low 10Mbps 160 240 ns
100Mbps 16 24 ns
1000Mbps 3.6 4.4 ns
表 6-33 RGMII[x]_RD[3:0] と RGMII[x]_RX_CTL のタイミング要件 – RGMII モード 図 6-34 参照
番号 パラメータ 説明 モード 最小値 最大値 単位
RGMII4 tsu(RD-RXC) セットアップ時間、RGMII[x]_RD[3:0] 有効から RGMII[x]_RXC High/Low まで 10Mbps 1 ns
100Mbps 1 ns
1000Mbps 1 ns
tsu(RX_CTL-RXC) セットアップ時間、RGMII[x]_RX_CTL 有効から RGMII[x]_RXC High/Low まで 10Mbps 1 ns
100Mbps 1 ns
1000Mbps 1 ns
RGMII5 th(RXC-RD) ホールド時間、RGMII[x]_RXC High/Low から RGMII[x]_RD[3:0] 有効の間 10Mbps 1 ns
100Mbps 1 ns
1000Mbps 1 ns
th(RXC-RX_CTL) ホールド時間、RGMII[x]_RXC High/Low から RGMII[x]_RX_CTL 有効の間 10Mbps 1 ns
100Mbps 1 ns
1000Mbps 1 ns

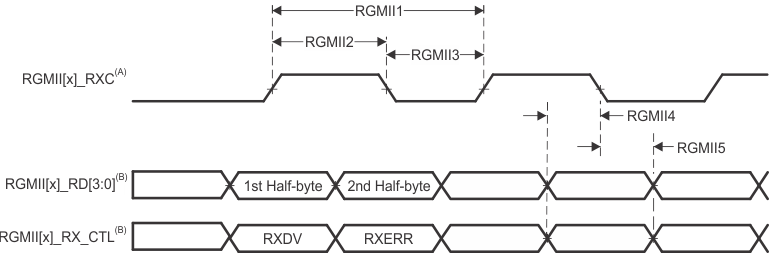

AM62L CPSW3G RGMII[x]_RXC、RGMII[x]_RD[3:0]、RGMII[x]_RX_CTL のタイミング要件 - RGMII モード
A. RGMII[x]_RXC は、データ ピンと制御ピンに対して、外部的に遅延させる必要があります。
B. データおよび制御情報は、クロックの両方のエッジを使用して受信されます。RGMII[x]_RD[3:0] は、RGMII[x]_RXC の立ち上がりエッジでデータ ビット 3～0 を、RGMII[x]_RXC の立ち下がりエッジでデータ ビット 7～4 を伝送します。同様に、RGMII[x]_RX_CTL は、RGMII[x]_RXC の立ち上がりエッジで RXDV を、RGMII[x]_RXC の立ち下がりエッジで RXERR を伝送します。
図 6-34 CPSW3G RGMII[x]_RXC、RGMII[x]_RD[3:0]、RGMII[x]_RX_CTL のタイミング要件 - RGMII モード
表 6-34 RGMII[x]_TXC のスイッチング特性 – RGMII モード 図 6-35 参照
番号 パラメータ 説明 モード 最小値 最大値 単位
RGMII6 tc(TXC) サイクル時間、RGMII[x]_TXC 10Mbps 360 440 ns
100Mbps 36 44 ns
1000Mbps 7.2 8.8 ns
RGMII7 tw(TXCH) パルス幅、RGMII[x]_TXC high 10Mbps 160 240 ns
100Mbps 16 24 ns
1000Mbps 3.6 4.4 ns
RGMII8 tw(TXCL) パルス幅、RGMII[x]_TXC low 10Mbps 160 240 ns
100Mbps 16 24 ns
1000Mbps 3.6 4.4 ns
表 6-35 RGMII[x]_TD[3:0]、RGMII[x]_TX_CTL のスイッチング特性 – RGMII モード 図 6-35 参照
番号 パラメータ 説明 モード 最小値 最大値 単位
RGMII9 tosu(TD-TXC) 出力セットアップ時間(1)、RGMII[x]_TD[3:0] 有効から RGMII[x]_TXC High/Low まで 10Mbps 1.2 ns
100Mbps 1.2 ns
1000Mbps 1.2 ns
tosu(TX_CTL-TXC) 出力セットアップ時間(1)、RGMII[x]_TX_CTL 有効から RGMII[x]_TXC High/Low まで 10Mbps 1.2 ns
100Mbps 1.2 ns
1000Mbps 1.2 ns
RGMII10 toh(TXC-TD) 出力ホールド時間(1)、RGMII[x]_TXC High/Low から RGMII[x]_TD[3:0] 有効の間 10Mbps 1.2 ns
100Mbps 1.2 ns
1000Mbps 1.2 ns
toh(TXC-TX_CTL) 出力ホールド時間(1)、RGMII[x]_TXC High/Low から RGMII[x]_TX_CTL 有効の間 10Mbps 1.2 ns
100Mbps 1.2 ns
1000Mbps 1.2 ns
(1) 出力のセットアップ / ホールド時間は、送信クロック出力に対する送信データと制御出力の遅延関係を定義しますが、この出力の関係は、接続されたレシーバに供給される最小セットアップ / ホールド時間として示されています。このアプローチは、RGMII 仕様での出力タイミング関係の定義方法と一致しています。
AM62L CPSW3G RGMII[x]_TXC、RGMII[x]_TD[3:0]、RGMII[x]_TX_CTL のスイッチング特性 – RGMII モード
A. TXC は内部で遅延されてから、 RGMII[x]_TXC ピンを駆動します。この内部遅延は常にイネーブルになっています。
B. データおよび制御情報は、クロックの両方のエッジを使用して受信されます。RGMII[x]_TD[3:0] は、RGMII[x]_TXC の立ち上がりエッジでデータ ビット 3～0 を、RGMII[x]_TXC の立ち下がりエッジでデータ ビット 7～4 を伝送します。同様に、RGMII[x]_TX_CTL は RGMII[x]_TXC の立ち上がりエッジで TXEN を、RGMII[x]_TXC の立ち下がりエッジで TXERR を伝送します。
図 6-35 CPSW3G RGMII[x]_TXC、RGMII[x]_TD[3:0]、RGMII[x]_TX_CTL のスイッチング特性 – RGMII モード
