2.1 銅(Cu)コールドプレートの RθJC測定

この方法では、パッケージの定義された表面をテストデバイスのほぼすべての電力が強制的に通過します。パッケージの上面となるか底面となるかは、ヒートシンクがデバイスにどのように適用されるかによって異なります。通常は、パッケージの上面であることがほとんどです。RθJCは、ダイとヒートシンクを取り付ける表面との間の熱抵抗を決定するのに有用です。

要約すると、手順は次のようになります。

  1. 熱テストチップを含む IC パッケージは、通常、テスト PCB に取り付けられます。普通は、JEDEC 定義の low-k 1s0p PCB なので、銅成分が少なく、PCB を介した熱損失を最小限に抑えることができます。
  2. パッケージは、ケースの上部を測定する場合はケースをコールド プレートに当てた状態で、リード線を上向きにして、で 銅コールド プレート （一定温度の流体が循環する銅ブロック）に圧入されます。それ以外の場合、パッケージの主な冷却パスが PCB にはんだ付けされたプレートを経由していれば、パッケージ底面への銅コールドプレートの接触は PCB を経由します。
  3. シリコン熱伝導グリースまたは他のサーマルインターフェイス材料は、コールドプレートとパッケージの間に熱結合を提供します。
  4. 寄生熱損失を最小限に抑えるため、テストクーポンの周囲は絶縁が確保されています。
  5. デバイスに電力を供給します。
  6. テストチップの接合部温度を測定します。
  7. コールドプレートと接触しているパッケージ表面の温度は、この表面に圧着した熱電対または他の温度センサによって測定されます。
  8. RθJCは、測定した温度差を消費電力で除算して算出します。

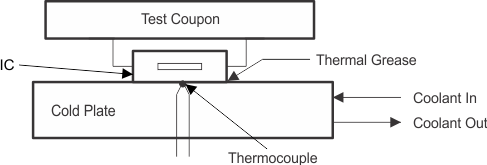

銅 (Cu)コールドプレートの測定プロセス図 2-1 銅 (Cu)コールドプレートの測定プロセス
